Alat Uji Perlindungan Masuk IPX3, Penguji Nozzle Semprotan Air 121 Lubang

IPX3 IPX4 Hand Held Spray Nozzle IEC60529 Peralatan Uji IP


Parameter teknik:
1 Pasokan air Laju aliran air adalah 50 ～ 150kpa air bersih tanpa penyertaan.
2 Parameter semprotan nosel
diameter luar: Ф102mM
diameter bola: SФ75.5mm
Ada lubang tengah dan ada 24 lubang di lingkaran internal lubang yang sudut yang disertakan adalah 30 °.

Ada 96 lubang di lingkaran luar lubang yang sudut yang disertakan adalah 15 °.121 lubang total.
Diameter lubang: Ф0.5mm
Itu terbuat dari kuningan.
3 Aliran air 10L / mnt ± 5%, Pengukur aliran dapat disesuaikan 4 Rentang pengukur tekanan 0 ～ 0.4Mpa 5 Baffle dilepas 6 Pengukur tekanan 0 ~ 0.25MPa

Sesuai dengan:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
Tes IPX3 IPX4.

Informasi produk:
Nozel semprot dirancang dan diproduksi sesuai dengan IEC60529 klausul IPX3 dan IPX4.
Spray Nozzle adalah alternatif dari Penguji Tabung Osilasi untuk menetapkan tingkat perlindungan terhadap masuknya air.
Spray Nozzle dimaksudkan untuk digunakan pada spesimen yang tidak sesuai dengan diameter Tube Tester.
Tes IEC utama mencakup perlindungan IPX3 dan IPX4 terhadap penyemprotan air dan percikan air.
Dalam keadaan ini, nosel semprot genggam digunakan secara manual.

Instrumen:

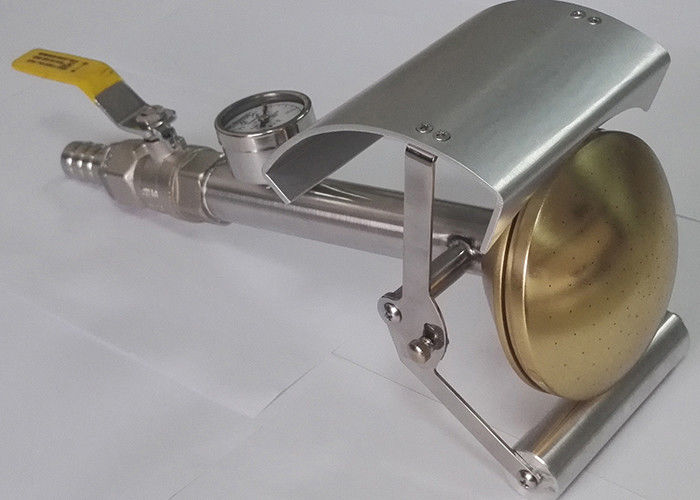

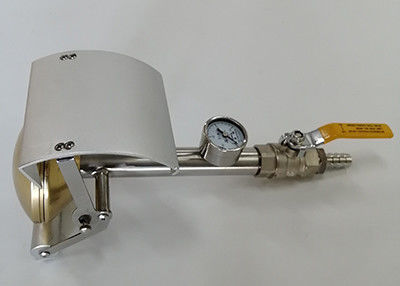

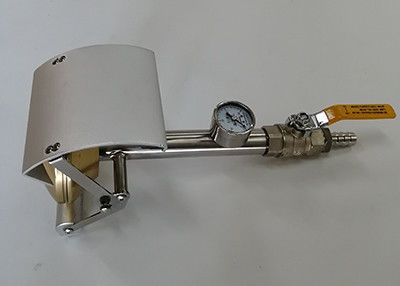

Nozzle Semprotan SC-IPX34-SN adalah perangkat uji genggam untuk memverifikasi perlindungan terhadap penyemprotan dan percikan air.
Tekanan air dapat disetel menggunakan kenop kontrol aliran pada perangkat untuk memberikan laju aliran yang dibutuhkan.
Tekanan dapat dilihat pada pengukur yang ditempatkan dengan nyaman oleh nosel.
Pola semprotan nosel dibuat sesuai spesifikasi IEC 60529.
Pelindung yang dapat dipindah-pindahkan dapat diletakkan di atas sebagian nosel untuk IPX3 atau dipindahkan dari pola semprotan untuk IPX4

CATATAN:
Perbedaan antara IPX3 dan IPX4 adalah penyekat harus dihilangkan dalam pengujian IPX4.
Agar bebas genggam, kami merancang braket untuk nosel semprot IPX3 IPX4.
Waktu pengiriman: dalam 2 hari.
Pasokan pabrik, dan pengiriman cepat.

Mesin uji tahan air SC-IPX sesuai dengan IEC60529: 1989 + A1: 1999 + A2: 2013 (Tingkat perlindungan yang disediakan oleh selungkup (IP
Kode)>, IEC60598, IEC60335 dan IEC 60034-5, GB / T-2423.2, GB4208, GB7000.1. SC-IPX mencakup nilai tes berikut: IPX1, IPX2,
IPX3, IPX4, IPX5, IPX6, IPX7 dan IPX8 (Lihat halaman 51 dari IEC60529).Ini banyak digunakan dalam organisasi pengujian otentikasi untuk
produk seperti produk listrik dan elektronik, luminer LED serta di departemen kendali mutu yang relevan untuk
deteksi tahan air dari nilai perlindungan penutup.

Seluruh sistem uji tahan air SC-IPX meliputi:

Drip Box (SC-IPX12): Drip box untuk uji tetes IPX1 dan IPX2.Ukuran kotak tetesan adalah 800x800x75mm (LXWXH).Diameter lubang tetesan
adalah 0.4mm.Jarak antara lubang tetesan adalah 20mm.Sampelnya bisa lebih dari 150kg.

Alat Uji Semprotan Air Pipa Ayun (SC-IPX34): Ini untuk uji IPX3 dan IPX4.Pipa ayun semi-diameter adalah 1meter (Any
ukuran lain juga tersedia).Diameter dalam pipa ayun adalah 15mm.Diameter meja putar sampel adalah 1000mm (Atau lainnya
ukuran sesuai dengan diameter pipa ayun, dan tingginya dapat disesuaikan.Kecepatan putaran 1-5rpm yang dikendalikan oleh PLC
panel.

Perangkat Uji Jet Tahan Air (SC-IPX56): Dengan ukuran perangkat pasokan air 1000x1000x600m, diameter nosel 6.3mm (IPX5)
dan 12,5 mm (IPX6).Kecepatan air adalah 12,5 ± 0,626L / mnt untuk IPX5 dan 100 ± 5L / mnt untuk IPX6.

Perangkat uji tahan air tangki perendaman (SC-IPX7): Ini untuk uji IPX7.Ukuran tangki air adalah 1000x1000x1200mm (Ukuran lain bisa
dirancang sesuai permintaan anda).Itu dapat menguji sampel hingga 120kg

Perangkat uji tahan air tangki perendaman (SC-IPX8): Ini untuk uji IPX8.Itu dapat mensimulasikan kedalaman air 0-50m.Perendaman air
diameter tangki 600mm dan tingginya 1200mm.Tegangan tekan adalah 10 atmosfer atau desain menurut pelanggan
permintaan.
