Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Bahan: | Besi tahan karat | Standar: | IEC60884 Gambar 30 |
|---|---|---|---|
| suhu lemari pemanas: | (70 ± 2) ° C | Stasiun Uji: | 1 stasiun |
| Bobot: | 50N * 1, 20N * 2, 30N * 1, 4N * 1 | Tarik Berat Berat: | menurut gaya penarikan maksimum pada tabel 16 |
| Fungsi: | menguji kekencangan steker dan pin steker | Waktu gaya diterapkan pada setiap pin steker: | 1 menit |
| Cahaya Tinggi: | 4N Alat Uji Verifikasi,20N Alat Uji Verifikasi,Gbr30 IEC60884 |
||
IEC60884 gambar 30 Alat Penguji Soket Steker Untuk Memverifikasi Fiksasi Pin Di Badan steker
Rincian Produk:
Perangkat ini sesuai dengan standar IEC 60884-1 klausul 24.10 Gbr30.
Ini digunakan untuk menguji kekencangan steker dan pin steker.
Steker ditempatkan di atas pelat baja kaku yang dilengkapi dengan lubang yang sesuai untuk pin steker.
Jarak antara pusat lubang harus sama dengan jarak antara pusat lingkaran yang dibatasi di sekitar luas penampang setiap pin pada lembar standar tusuk kontak.
Parameter teknik:
| Jumlah stasiun uji | 1 |
| Bobot | 50N * 1, 20N * 2, 30N * 1, 4N * 1 |
| Soket standar: masing-masing standar Meksiko untuk konfigurasi: | C1.1, C1.2, C1.3, C1.4, C1.5, C1.6, C1.9, C1.10, C1.13 |
Metode pengujian:
1. Sebelum penggunaan pertama, pengguna harus memahami standar yang relevan agar lebih efektif dan tepat menggunakan alat uji dan menyelesaikan pengujian.
2. Sumbat ditempatkan pada pelat baja sedemikian rupa sehingga pusat lingkaran yang mengelilingi pin bertepatan dengan pusat lubang.Kemudian masukkan steker uji ke dalam soket searah sumbu longitudinal pin.Setelah itu, steker ditempatkan di lemari pemanas dengan suhu (70 ± 2) ° C, 1 jam setelah itu, gaya tarik diterapkan di dalam lemari pemanas
3. Pilih perlengkapan penjepit sesuai dengan bentuk steker, dan pastikan terpasang erat dengan steker (pastikan tidak kendor saat menggunakan gaya tarik)
4. Pilih gaya tarik berat sesuai dengan gaya penarikan maksimum seperti yang diberikan pada tabel 16 (dapat dicapai dengan superposisi), berat terkait di ring penjepit, menangani dengan hati-hati, dan tidak menghasilkan tegangan eksplosif.
5. Gaya diterapkan pada setiap pin tusuk kontak selama 1 menit, setelah pengujian, tusuk kontak dibiarkan mendingin hingga suhu sekitar dan harus diverifikasi bahwa perpindahan semua pin tusuk kontak dalam badan tusuk kontak tidak boleh melebihi 1 mm.
6. Perhatikan pembersihan perangkat dan pemeliharaan soket setelah pengujian selesai.
Tabel 16:

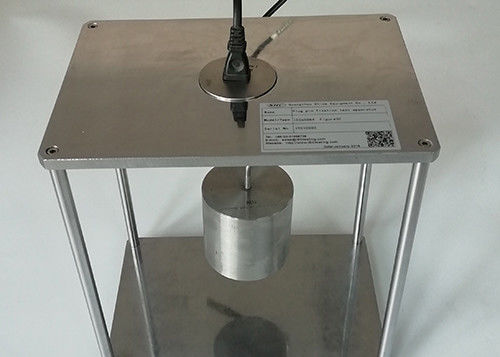

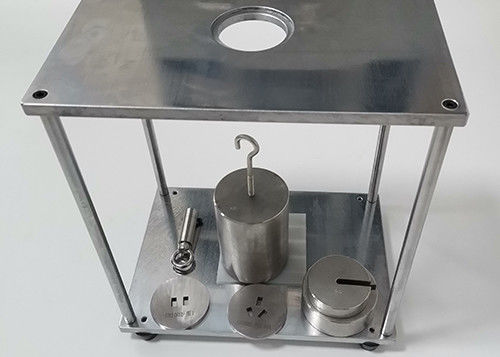

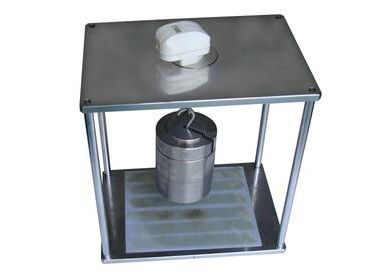

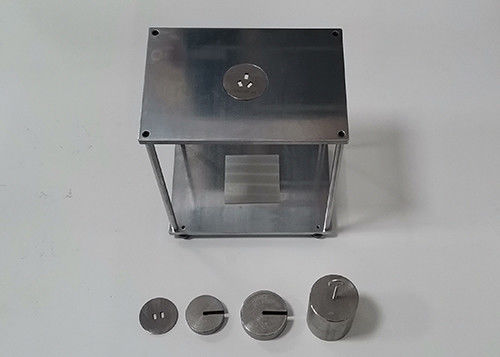

Gambar peralatan:
