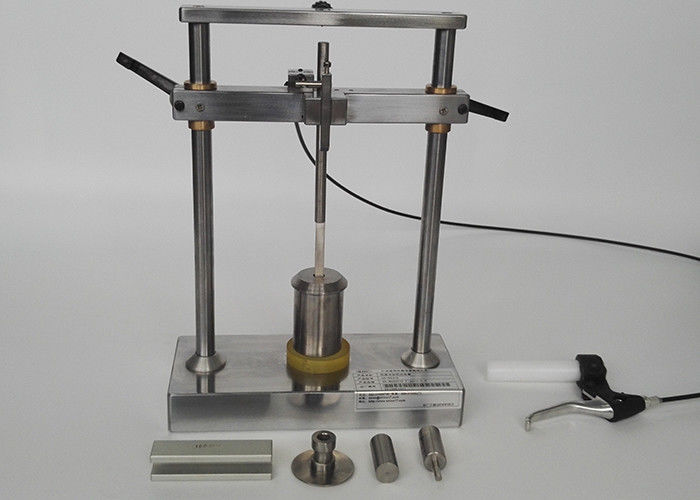

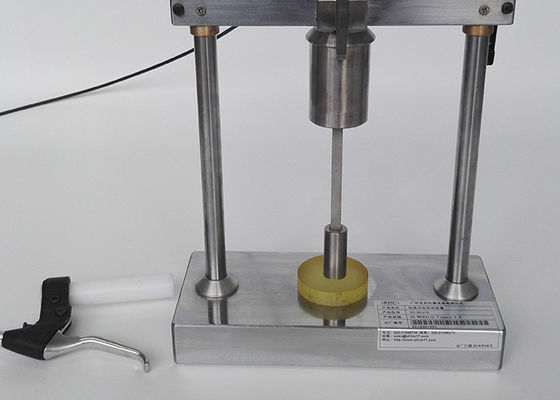

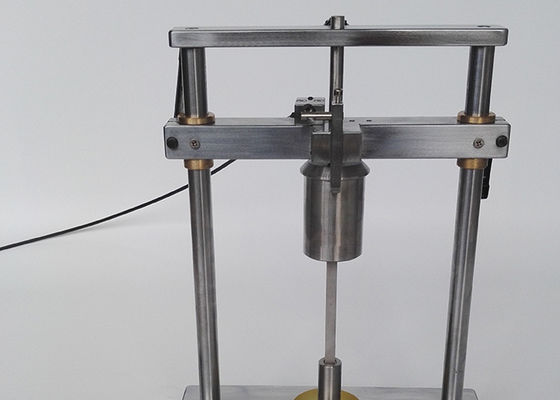

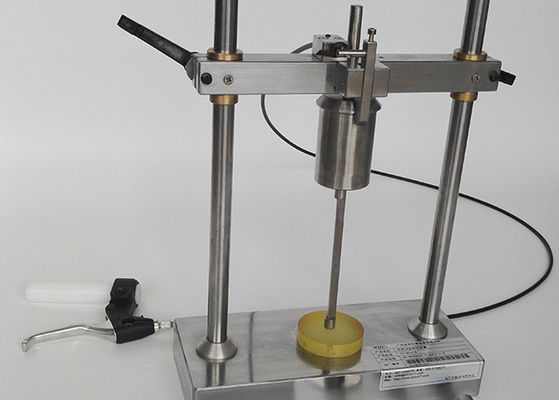

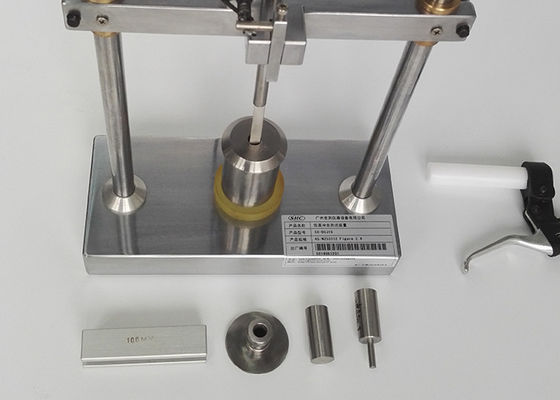

IEC60884 Fig27 Gambar 42 Alat Uji Dampak Pada Pin yang Disediakan Dengan Selongsong Isolasi

IEC60884 Fig27 Gambar 42 Alat Uji Dampak Pada Pin Yang Disediakan Dengan Selongsong Isolasi

Informasi produk:

Konfirmasi:

IEC 60884 Gambar 27

Spesimen dikenai uji tumbukan dengan menggunakan peralatan seperti yang ditunjukkan pada gambar 27.
Peralatan ditempatkan pada bantalan karet spons setebal 40 mm, ditempatkan bersama-sama dengan spesimen dalam freezer pada suhu (–15 ± 2) °C, setidaknya selama 16 jam.
Pada akhir periode ini, masing-masing spesimen, secara bergantian, ditempatkan pada posisi penggunaan normal seperti yang ditunjukkan pada gambar 27, dan beban dibiarkan turun dari ketinggian 100 mm.Massa benda yang jatuh adalah

(1000 ± 2) g.
Setelah pengujian, spesimen harus menunjukkan tidak ada kerusakan dalam pengertian standar ini.

Konfirmasi:

IEC 60884 Gambar 42

Spesimen dikenai uji tumbukan dengan alat seperti yang ditunjukkan pada gambar 42.

Massa dari beban jatuh adalah (100 ± 1) g.

Peralatan, pada bantalan karet spons, tebal 40 mm, ditempatkan, bersama-sama dengan spesimen, dalam a

freezer pada suhu (–15 ± 2) selama minimal 24 jam.

Pada akhir periode ini, setiap spesimen secara bergantian ditempatkan pada posisinya, seperti yang ditunjukkan pada gambar 42, dan

berat jatuh diperbolehkan jatuh dari ketinggian 100 mm.Empat dampak diterapkan berturut-turut untuk

spesimen yang sama, memutarnya hingga 90° di antara tumbukan.

Setelah pengujian, spesimen dibiarkan mencapai suhu kira-kira kamar dan kemudian

diperiksa.

Tidak ada retakan pada selongsong isolasi yang terlihat dengan penglihatan normal atau terkoreksi tanpa tambahan

pembesaran.

CATATAN Periode pendinginan 24 jam, yang disebutkan dalam pengujian 30.3 dan 30.4, termasuk waktu yang diperlukan untuk mendinginkan peralatan.

Parameter teknik:
Ketinggian jatuh: 10 ~ 250mm dapat disesuaikan.

Untuk contoh peletakan kabel, berat drop hammer yang dibutuhkan adalah sebagai berikut:

Untuk sampel kabel fleksibel dan kabel telekomunikasi, berat drop hammer yang dibutuhkan adalah sebagai berikut:
