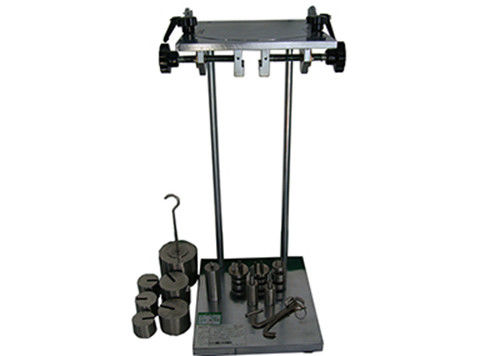

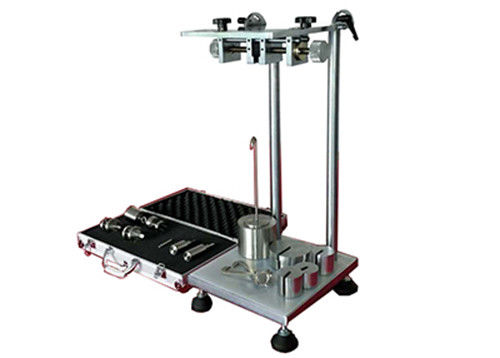

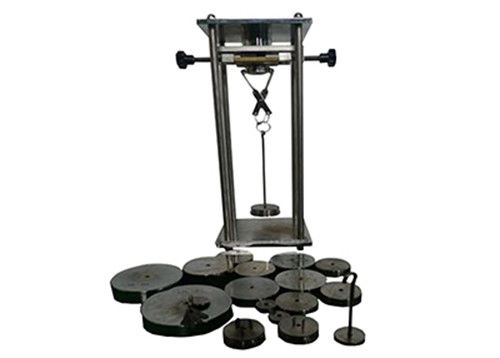

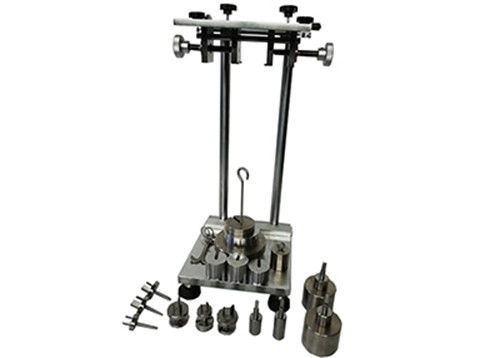

IEC60884 Fig18 Alat Verifikasi Kekuatan Penarikan

Peralatan Untuk Verifikasi Kekuatan Penarikan Max IEC60884 Fig18 19

Aplikasi:

Cocok untuk memeriksa gaya maksimum yang diperlukan untuk menarik steker keluar dari soket dan pin tiang tunggal ditarik keluar dari rakitan soket.Apakah gaya minimum yang dibutuhkan berada dalam kisaran yang ditentukan oleh standar.

Parameter:

1. Colokan standar uji 10A satu kutub, tiga kutub 10A dan 16A standar masing-masing, masing-masing colokan standar uji 10A 16A, dapat disesuaikan:
1) Busi bundar dengan soket ganda 2 kutub, diameter bautnya 4,8
2) Steker bundar dari soket tujuan ganda 2 kutub, diameter bautnya 4.0
3) Busi bulat (unipolar), diameter baut 4,8
4) Busi bulat (unipolar), diameter baut 4.0

2. Berat: 36N * 1, 5.4N * 1, 5N * 2, 4N * 1, 2.6N * 1;
1) Baut uji standar: Masing-masing untuk 1.5N dan 2N
2) 1 set perangkat penjepit
3) 1 set baki Bobot
4) Bobot tegangan lateral 5N * 1
5) 1 set batang tegangan lateral

Pemakaian:

1. Steker uji dengan pin ukuran maksimum dimasukkan ke dalam dan ditarik dari soket
outlet sepuluh kali.Kemudian dimasukkan lagi, pembawa E untuk massa utama dan a
massa tambahan G yang dipasang padanya dengan menggunakan penjepit yang sesuai D. The
massa tambahan sedemikian rupa sehingga memberikan gaya yang sama dengan sepersepuluh dari maksimum
gaya penarikan ditunjukkan pada Tabel 16.
2. Massa utama, bersama dengan massa tambahan, penjepit, pembawa dan
steker memberikan gaya yang sama dengan gaya penarikan maksimum yang ditunjukkan pada Tabel 16.
3. Massa utama digantung di steker tanpa tersentak dan massa tambahan adalah, jika
perlu, dibiarkan jatuh dari ketinggian 50 mm ke massa utama.

Fungsi tambahan:

Perangkat untuk memeriksa resistansi terhadap regangan lateral

Ini dapat memeriksa resistansi terhadap regangan lateral, sesuai dengan IEC60884 Gambar 13.

Gambar 13 Pengujian:

1. Setiap spesimen dipasang pada permukaan vertikal dengan bidang melalui kontak-soket
horisontal.Perangkat kemudian terhubung sepenuhnya dan beban digantung di atasnya sehingga gaya yang diberikan adalah 5N.

2. Perangkat dilepas setelah 1 menit dan stopkontak diputar 90 derajat pada dudukannya
permukaan.Pengujian dilakukan empat kali, stopkontak diputar 90 derajat setelah setiap pengikatan.

3. Selama pengujian, perangkat tidak boleh terlepas dari stopkontak.
4. Setelah pengujian, kotak kontak harus menunjukkan tidak ada kerusakan dalam arti standar ini;di
khusus, mereka harus memenuhi persyaratan ayat 22

Standar:

Perangkat ini memenuhi persyaratan

IEC60884 Gambar 18/19,

VDE0620, dll.
