Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Bahan: | Besi tahan karat | KODE IP: | IPX5, IPX6 |
|---|---|---|---|
| Suhu: | Suhu kamar | Standar: | IEC60529 / IEC 60335-1 |
| Diameter nosel IPX5: | Ф6.3mm | Diameter nosel IPX6: | Ф12.5mm |
| jarak dari nosel jet ke kandang: | 2,5 ~ 3m | Pengukur tekanan: | 0 ~ 0.25MPa |
| Cahaya Tinggi: | Peralatan Uji IP IPX5,Peralatan Uji IP IPX6,Nozel Jet Air IEC60529 |
||
IEC60529 IPX5 IPX6 Handheld Water Jet Nozzles Peralatan Uji IP
Informasi produk:
Nosel jet dirancang dan diproduksi sesuai dengan klausa IEC60529 IPX5 dan IPX6.
Ini digunakan untuk uji tahan air dari alat listrik.
Tes untuk angka karakteristik kedua 5 dengan nosel 6,3 mm
Pengujian dilakukan dengan menyemprotkan selungkup dari semua arah yang memungkinkan dengan aliran air dari nozzle uji standar seperti yang ditunjukkan pada gambar 6.
Syarat-syarat yang harus diperhatikan adalah sebagai berikut:
Diameter internal nosel: 6,3 mm;
Tingkat pengiriman: 12,5 L/min±5%;
Tekanan air: untuk disesuaikan mencapai tingkat pengiriman yang ditentukan;
Inti sungai besar: lingkaran berdiameter kira-kira 40 mm pada jarak 2,5 m dari nosel;
Durasi pengujian per meter persegi luas permukaan selungkup yang kemungkinan akan disemprotkan: 1 menit;
Durasi tes minimum: 3 menit;
Jarak dari nozzle ke permukaan enklosur: antara 2,5 m dan 3 m.
Uji karakteristik kedua angka 6 dengan nosel 12,5 mm
Pengujian dilakukan dengan menyemprotkan selungkup dari semua arah yang memungkinkan dengan aliran air dari nozzle uji standar seperti yang ditunjukkan pada gambar 6.
Adapun syarat-syarat yang harus diperhatikan adalah sebagai berikut:
Diameter internal nosel: 12,5 mm;
Tingkat pengiriman: 100 I/menit ± 5%;
Tekanan air: disesuaikan untuk mencapai tingkat pengiriman yang ditentukan
Inti sungai besar: lingkaran berdiameter kira-kira 120 mm pada jarak 2,5 m dari nosel;
Durasi pengujian per meter persegi luas permukaan selungkup yang kemungkinan akan disemprotkan: 1 menit;
Durasi tes minimum: 3 menit;
Jarak dari nozzle ke permukaan enklosur: antara 2,5 m dan 3 m.
Parameter teknik:
| Tidak. | Barang | IPX5 | IPX6 |
| 1 | Persediaan air |
Laju aliran air 12.5L/min±5% air bersih tanpa inklusi. Hal ini dapat dicapai dengan tangki air stainless steel dan peralatan bertekanan |
Laju aliran air 100L/min±5% air bersih tanpa inklusi. Hal ini dapat dicapai dengan tangki air stainless steel dan peralatan bertekanan |
| 2 | Diameter nozel | 6.3mm | 12.5mm |
| 3 | Aliran air | 12,5 ± 0,625L / mnt, Pengukur aliran dapat disesuaikan | 100 ± 5 L / mnt, Pengukur aliran dapat disesuaikan |
| 4 | Jarak dari nosel jet ke kandang | 2,5 ~ 3m | 2,5 ~ 3m |
| 5 | Waktu pengujian | Tidak kurang dari 1 menit/m² (tidak kurang dari 3 menit) | Tidak kurang dari 1 menit/m² (tidak kurang dari 3 menit) |
| 6 | Pengukur tekanan | 0~0,25MPa | 0~0,25MPa |
| 7 | Persyaratan situs |
Ruang uji tahan air IP khusus yang lebarnya lebih dari 3m, Dengan fungsi yang baik dari aliran masuk dan drainase.Pemasangan dinding |
Ruang uji tahan air IP khusus yang lebarnya lebih dari 3m, Dengan fungsi yang baik dari aliran masuk dan drainase.Pemasangan dinding |
Sesuai dengan:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
Kode IP dari IPX5 dan IPX6
Mesin uji tahan air SC-IPX sesuai dengan IEC60529:1989 +A1:1999+A2:2013 (Tingkat perlindungan yang diberikan oleh penutup (IP
Code)>,IEC60598, IEC60335 dan IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1. SC-IPX mencakup nilai uji berikut: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 dan IPX8 (Lihat halaman 51 dari IEC60529).Ini banyak digunakan dalam organisasi uji otentikasi untuk for
produk seperti produk listrik dan elektronik, luminer LED serta di departemen kontrol kualitas yang relevan untuk
deteksi tahan air dari nilai perlindungan selungkup.
Seluruh sistem uji tahan air SC-IPX meliputi:
Kotak Tetes (SC-IPX12): Kotak tetesan adalah untuk uji tetes IPX1 dan IPX2.Ukuran kotak tetesan adalah 800x800x75mm (LXWXH).Diameter lubang tetesan
adalah 0.4mm.Jarak antara lubang tetesan adalah 20mm.Sampel bisa lebih dari 150kg.
Alat Uji Semprotan Air Pipa Swing (SC-IPX34): Ini untuk uji IPX3 dan IPX4.Semi-diameter pipa ayun adalah 1 meter (Any
ukuran lain juga tersedia).Diameter dalam pipa ayun adalah 15mm.Diameter meja putar sampel adalah 1000mm (Atau lainnya)
ukuran sesuai dengan diameter pipa ayun, dan tingginya dapat disesuaikan.Kecepatan rotasi adalah 1-5rpm yang dikendalikan oleh PLC
panel.
Perangkat Uji Jet Tahan Air (SC-IPX56): Dengan perangkat suplai air berukuran 1000x1000x600m, diameter nosel adalah 6.3mm (IPX5)
dan 12.5mm (IPX6).Kecepatan air adalah 12,5±0,626L/mnt untuk IPX5 dan 100±5L/mnt untuk IPX6.
Perangkat uji tahan air tangki perendaman (SC-IPX7): Ini untuk uji IPX7.Ukuran tangki air adalah 1000x1000x1200mm (Ukuran lain bisa:
dirancang sesuai dengan permintaan Anda).Itu dapat menguji sampel hingga 120kg
Perangkat uji tahan air tangki perendaman (SC-IPX8): Ini untuk uji IPX8.Ini dapat mensimulasikan kedalaman air 0-50m.Perendaman air
diameter tangki 600mm dan tinggi 1200mm.Tegangan tekan adalah 10 atmosfer atau desain sesuai dengan kebutuhan pelanggan
permintaan.

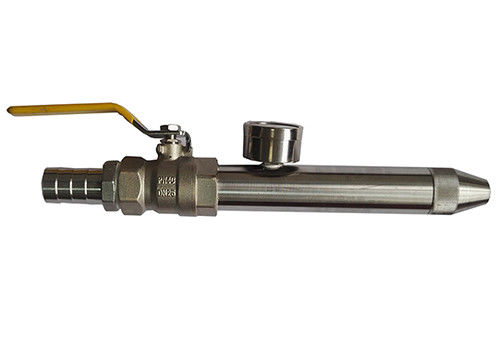

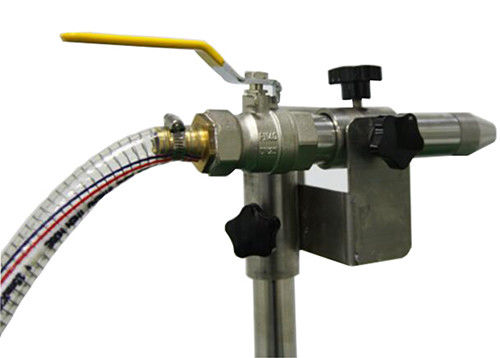

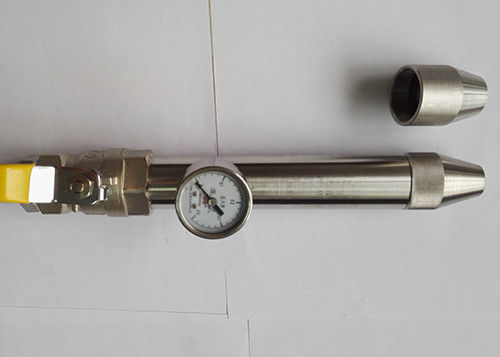

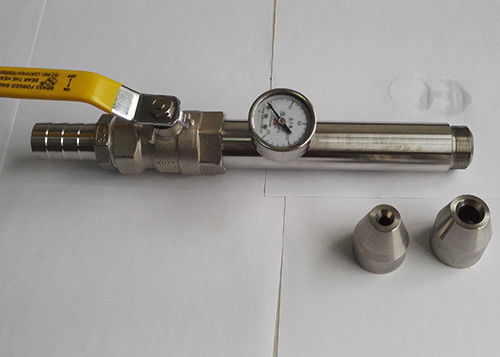

Foto-foto:
