Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Pemakaian: | Peralatan Uji Api | Bahan Elektroda: | Elektroda caput dari kuningan-platina |
|---|---|---|---|
| pengontrol: | Layar sentuh TFT 7 inci | Jarak Elektroda: | 4.0mm ± 0.1mm, sudut 60 ± 5 ° |
| Tegangan uji: | 100 ~ 600V disesuaikan, nilai yang ditampilkan: rms | Tekanan elektroda: | 1,00N ± 0,05N |
| Heigh Drops: | 30-40mm ± 5mm (dapat disesuaikan) | Nozzle yang Menetes: | diameter luar: 0.9mm ~ 1.2mm untuk solusi A. |
| Cahaya Tinggi: | Penguji Indeks Pelacakan CNAS 600V,Penguji Indeks Pelacakan CNAS 100V,Peralatan Pengujian Api CNAS IEC 60112 |
||
IEC 60112 Lab Pelacakan LeakageTester Tracking Index Test Chamberester
Parameter teknik:
| Bahan Elektroda | Caput elektroda dari kuningan-platinum |
| Pengontrol | Layar sentuh TFT 7 inci |
| Jarak elektroda | 4.0mm ± 0.1mm, 60 ± 5 sudutan |
| Tegangan Uji | 100~600V dapat disesuaikan, nilai yang ditampilkan: rms |
|
Tes Saat Ini
|
Pembatasan arus 1A±0.1A dapat disesuaikan, |
| nilai yang ditampilkan: rms, toleransi 1,5% | |
|
Dimensi Elektroda
|
lebar: 5mm ± 0.1mm, |
| ketebalan: 2mm ± 0.1mm, | |
| panjang> 12mm, | |
| sudut ujung pahat-tepi: 30°±2°,platinum. | |
| Tekanan Elektroda | 1,00N±0,05N |
| Menetes Nozzle | diameter luar: 0.9mm~1.2mm untuk solusi A |
| 0.9mm~3.45mm untuk solusi B | |
| Interval tetesan |
0-99 detik (dapat disesuaikan), waktu untuk 44-55/1cm3 (dapat disesuaikan) jatuh jatuh pada spesimen harus (30 ± 2) menit. |
| Tetes Tinggi | 30-40mm ± 5mm (dapat disesuaikan) |
| Kontrol | Menggunakan mikrokomputer chip tunggal + kontrol layar sentuh |
| Volume ruang | > 0,5m³, interior hitam |
| Dimensi Luar | W*D*H=1100mm*700mm*1300mm |
| Sumber Daya listrik | 800VA, 220V, 48-60Hz |
| Bahasa panel tampilan | Cina + Inggris (dapat disesuaikan) |
Deskripsi:
Alat Indeks Pelacakan IEC60112 digunakan untuk penentuan indeks pelacakan komparatif bahan isolasi listrik padat pada potongan yang diambil dari bagian peralatan listrik dan elektronik dan pada plak bahan menggunakan tegangan bolak-balik.Dalam penggunaan normal, komponen yang terbuat dari bahan isolasi dapat menjadi lembab dan kotor.Jika pengotor-pengotor tersebut menghantarkan listrik, arus akan mengalir di antara bagian-bagian dengan potensial tegangan berbeda yang menciptakan lintasan.Akibatnya, flashover kecil dapat terjadi, yang menyebabkan tekanan termal pada permukaan bahan isolasi.Hasil visual dari dekomposisi termal bahan isolasi yang disebabkan oleh arus lacak disebut lintasan.Formasi interkoneksi dari bahan berkarbonisasi membentuk jalur pelacakan, yang menghasilkan koneksi konduksi arus yang bertahan lama.Setelah itu, komponen tidak dapat memenuhi fungsi kelistrikan yang dimaksudkan dalam sebagian besar kasus dan bagian dapat terbakar.Hambatan dari bahan isolasi untuk melacak pembentukan disebut hambatan pelacakan.
Instrumen

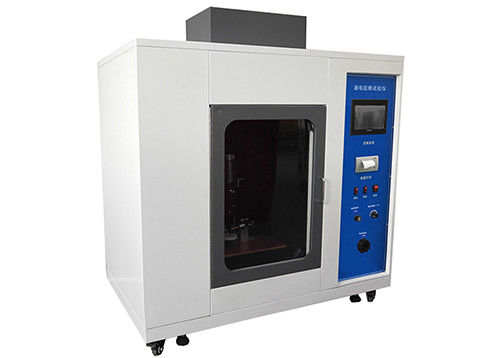

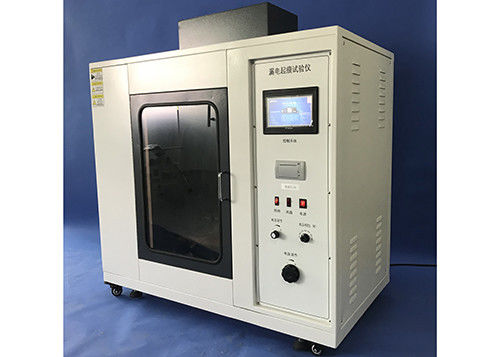

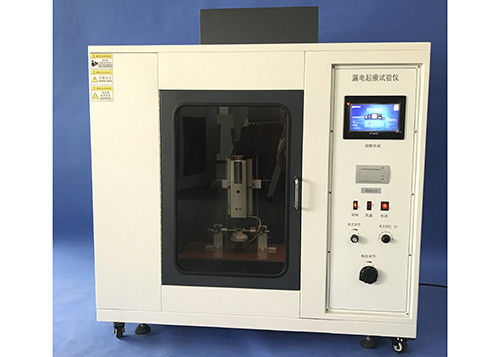

Aparatus Indeks Pelacakan IEC60112 adalah instrumen otomatis penuh yang terdapat dalam kabinetnya sendiri untuk memaksimalkan keselamatan operator.Di dalam kabinet yang cukup terang, spesimen uji ditempatkan pada pelat kaca dan dua elektroda platinum diturunkan ke permukaan atas.Sebuah blok pengukur disertakan dengan instrumen untuk memastikan elektroda memiliki jarak yang tepat di antara mereka.Ketinggian meja mudah disesuaikan untuk memastikan sudut yang tepat dari elektroda dan ketinggian tetesan.Sisa pengujian dikendalikan dari luar ruang uji dengan pintu tertutup.Tegangan, arus pembatas, laju tetesan, dan jumlah tetesan semuanya diatur pada panel kontrol.Seorang operator harus mengamati tes untuk melihat apakah nyala api menyala.Instrumen membunyikan alarm jika ada kegagalan pelacakan setidaknya dua detik.
fitur
• Kabinet mandiri dengan jendela pandang besar dan lampu internal
• Layar sentuh TFT 7" dari sistem operasi
• Akses mudah ke area pengujian selama penyiapan
• Kipas buang bawaan
• Panel kontrol memiliki semua kontrol yang mudah dijangkau termasuk pencahayaan dan knalpot
• Elektroda Platinum dengan kemurnian minimum 99,5%
• Alarm berbunyi jika kegagalan pelacakan terjadi selama lebih dari 2 detik.
• Interlock pengaman pada uji penghentian pintu jika pintu dibuka
• Penyesuaian mudah untuk menguji ketinggian meja
Aplikasi:
IEC60950 IEC60884 IEC60335 alat uji indeks pelacakan adalah instrumen yang sepenuhnya otomatis yang terdapat dalam kabinetnya sendiri untuk memaksimalkan keselamatan operator dan terutama digunakan untuk menguji ketahanan Pelacakan Kinerja bahan insulasi listrik padat ketika mereka terpapar dalam situasi air pengotor mempengaruhi listrik. Terutama digunakan untuk penentuan item PTI dan CTI.
Di dalam kabinet yang cukup terang, benda uji ditempatkan pada pelat kaca dan dua elektroda platinum diturunkan di permukaan atas.
Sebuah blok pengukur disertakan dengan instrumen untuk memastikan elektroda memiliki jarak yang tepat di antara mereka.Ketinggian meja mudah disesuaikan untuk memastikan sudut yang tepat dari elektroda dan ketinggian tetesan.Sisa pengujian dikendalikan dari luar ruang uji dengan pintu tertutup.
Tegangan, arus pembatas, laju tetesan, dan jumlah tetesan semuanya diatur pada panel kontrol.Seorang operator harus mengamati tes untuk melihat apakah nyala api menyala.Instrumen membunyikan alarm jika ada kegagalan pelacakan setidaknya dua detik.
