| Nama Produk: | alat uji benturan palu vertikal | Fungsi: | Pengujian Dampak |
|---|---|---|---|
| Palu: | Baja tahan karat 2J, 5J, 10J, 20J | Bahan: | Besi tahan karat |
| Standar: | IEC60068-2-75, IEC62262 | Panjang batang pendulum: | 1000mm |
| tinggi dampak: | 200mm ~ 1200mm dapat disesuaikan | Sesuaikan: | OEM, ODM |
| Cahaya Tinggi: | IEC62262 Peralatan Pengujian Dampak,Peralatan Pengujian Dampak 10J,Uji Dampak Palu Pendulum 20J |
||

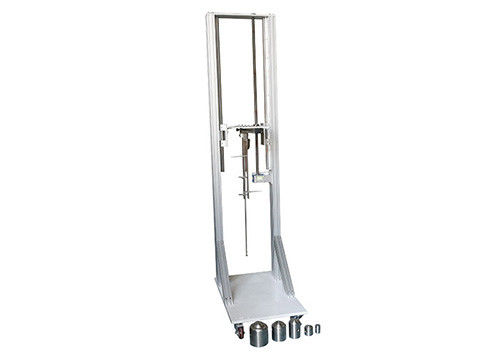

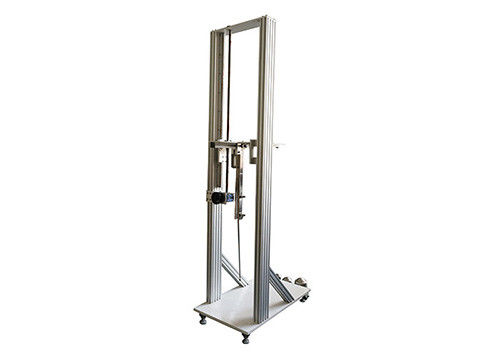

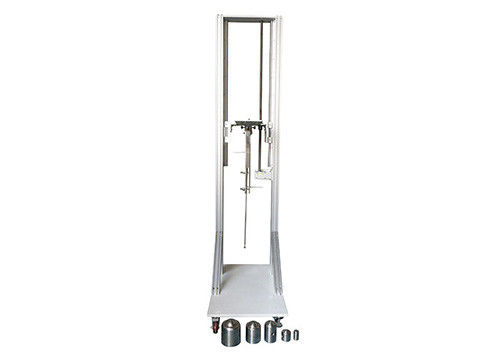

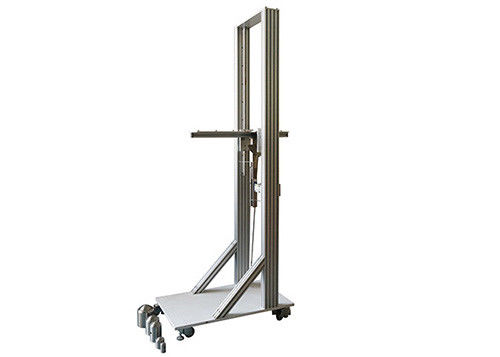

Alat Uji Palu Pendulum Energi Tinggi IEC62262 IEC60068 Test Ehc
Parameter:
| Standar | IEC60068-2-75 Pengujian lingkungan –Bagian 2: Pengujian - Pengujian Eh: Pengujian palu klausul 5 Pengujian Eha: Palu pendulum, IEC62262 Tingkat perlindungan yang diberikan oleh penutup untuk peralatan listrik terhadap dampak mekanis eksternal (kode IK) |
| Sudut batang pendulum | 0-90 ° dapat disesuaikan, tampilan skala |
| Panjang batang pendulum |
1000mm. φ9 digunakan untuk 1J dan 2J, φ15.9 digunakan untuk 5J, 10J, 20J dan 50J |
| Elemen dampak | 2J, 5J, 10J, 20J, 50J |
| Tinggi benturan | 200mm ~ 1200mm dapat disesuaikan |
Aplikasi:
Ini berlaku untuk menguji tingkat kekuatan tabrakan mekanis ketika cangkang peralatan listrik bertabrakan dengan benda eksternal.
Peralatan ini dirancang dan diproduksi sesuai dengan IEC 60068-2-75, ujung depan batang pendulum dihubungkan ke elemen pemukul, sesuaikan batang pendulum ke ketinggian tertentu dan lepaskan, kemudian batang pendulum berayun bebas untuk memengaruhi pengujian permukaan sampel dalam area tertentu.Elemen pemukul massa ekivalen yang berbeda sesuai dengan energi tumbukan yang berbeda, dan berlaku untuk uji kekuatan selungkup peralatan listrik yang berbeda.
Sampel uji:
Cangkang kabinet pengukur energi listrik, papan sakelar kabel gardu induk dan kotak sambungan kabel dan peralatan serupa.
Fitur:
Rangka perangkat ini dilas dengan baja tahan karat, strukturnya kompak dan tahan lama.Braket pemasangan dapat disetel ke atas dan ke bawah, dan sudut benturan dapat disetel 0-90 °, seluruh alat uji mudah dioperasikan.Perangkat tersebut adalah perangkat dampak pendulum energi tinggi untuk 2J ke atas.
Standar:
IEC60068-2-75 Pengujian lingkungan –Bagian 2: Pengujian - Pengujian Eh: Pengujian palu klausul 5 Pengujian Eha: Palu pendulum, IEC62262 Tingkat perlindungan yang diberikan oleh penutup untuk peralatan listrik terhadap dampak mekanis eksternal (kode IK)
Deskripsi standar:
Alat uji pada dasarnya terdiri dari pendulum yang berputar di ujung atasnya sedemikian rupa agar tetap dalam bidang vertikal.Sumbu poros berada pada 1000 mm di atas titik pengukuran.Pendulum terdiri dari lengan kaku secara nominal dan elemen mencolok yang memenuhi persyaratan tabel 1.
Untuk menguji spesimen yang berat, bervolume atau sulit ditangani, pendulum portabel dapat digunakan.Ini harus sesuai dengan uraian di atas tetapi porosnya dapat dipasang langsung pada spesimen atau pada struktur yang dapat digerakkan.Dalam hal ini, harus dipastikan bahwa, sebelum pengujian, sumbu bandul adalah horizontal, bahwa pemasangannya cukup kaku, dan bahwa titik tumbukan berada pada bidang vertikal yang melewati sumbu.
Dalam semua kasus, saat bandul dilepaskan, bandul dibiarkan jatuh hanya di bawah pengaruh gaya gravitasi.
Energi tumbukan, massa ekivalen, dan tabel ketinggian jatuhan:
| Energi / J | 2 | 5 | 10 | 20 | 50 |
| Massa setara kg (± 2%) | 0,5 | 1.7 | 5 | 5 | 10 |
| Ketinggian jatuh mm ± 1% | 400 | 300 | 200 | 400 | 500 |
Hubungan antara kode IK dan tabel energi dampak:
| Kode IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| Energi tumbukan / J | * | 0.14 | 0.2 | 0.35 | 0,5 | 0.7 | 1 | 2 | 5 | 10 | 20 |
