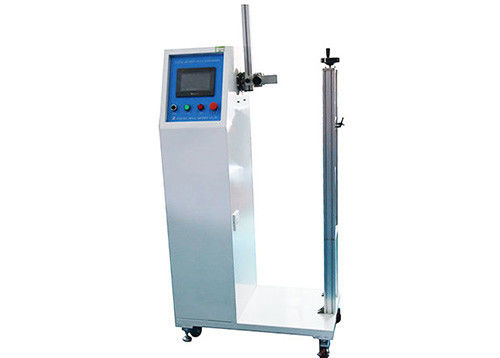

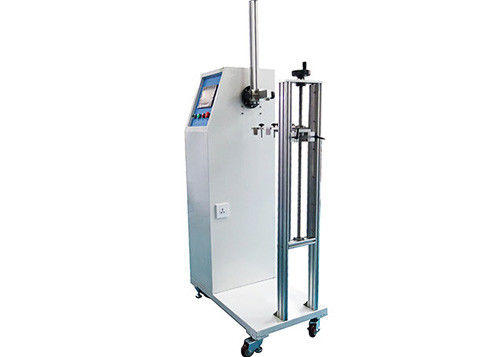

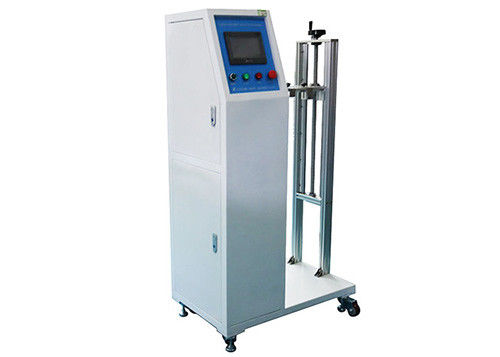

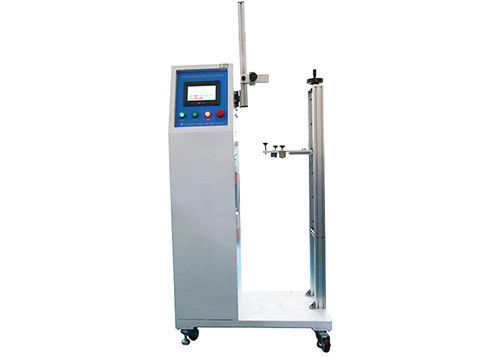

IEC 60598 Ayat 4.14.3 Lampu Tes Led Motor Servo

Perangkat Pengujian Perubahan Penampilan Lentera Cahaya Menyesuaikan Perangkat IEC60598

Informasi:

Peralatan uji dirancang dan diproduksi sesuai dengan 4.14.3 dari IEC 60598-1, terutama digunakan untuk torsi perangkat penyesuaian lampu, dan uji lentur lampu meja dengan kemiringan dan posisi yang dapat disesuaikan, lampu lantai dan lampu yang untuk profesional. gunakan (seperti lampu plotter).

Perangkat uji dengan teknologi kontrol digital dan mekanisme penggerak.

Sudut mundur dan tekuk, langkah peregangan, sudut rotasi, kecepatan uji dan siklus uji dapat diatur.

Dengan penyelesaian uji, uji fungsi alarm kesalahan.Mudah digunakan dan dioperasikan.

Parameter:

Parameter teknik:

1. Tingkat tes dapat diatur, diatur mulai dari 0,1 hingga 10 kali / menit.

2. Sudut lentur dapat diatur, kisaran ayunan garis vertikal di kedua sisi 0-180 °.

3. Tinggi pusat rotasi: 1200mm.

4. Jari-jari rotasi maksimum pendulum: R500mm.

5. Stroke aksi peregangan maksimum: 0-650mm.

6. Sudut aksi rotasi: 0-360 °.

7. Tes siklus dapat diatur, jumlah siklus berkisar 1-999999.

8. Perlengkapan dapat memenuhi berbagai sampel dalam kisaran standar kebutuhan pengujian.

9. Motor penggerak: Motor servo.

10. Pengontrol: Mitsubishi PLC.

11. HMI: antarmuka layar sentuh.

12. Dipandu seluruh antarmuka bahasa Inggris, mudah dioperasikan.

13. Beban: dengan terminal, terhubung secara eksternal ke beban (Beban opsional, biaya tambahan).

Deskripsi Standar:

4.14.3 Persyaratan untuk menyesuaikan perangkat diberikan di bawah ini.

a) Gawai penyetelan dan alat penyetelan, misalnya sambungan, gawai pengangkat, braket penyetel atau tabung teleskopik, harus dikonstruksi sedemikian rupa sehingga kabel senur atau kabel tidak ditekan, dijepit, rusak atau terpuntir sepanjang sumbu longitudinal lebih dari 360 ° selama pengoperasian .

CATATAN: Jika luminer memiliki lebih dari satu sambungan, batas 360 ° berlaku untuk setiap sambungan jika tidak terlalu berdekatan.Setiap kasus perlu dinilai berdasarkan kemampuannya sendiri.

Kesesuaian diperiksa dengan pengujian berikut:

Gawai penyetelan, dilengkapi dengan kabel atau senur yang sesuai harus dioperasikan sesuai dengan Tabel 4.5.Siklus operasi adalah gerakan dari satu rentang ekstrem ke ekstrem lainnya dan kembali ke posisi awal.Laju pergerakan tidak boleh menyebabkan perangkat panas cukup dan tidak melebihi 600 siklus per jam.

Untuk sistem kontak elektro-mekanis, pengujian ini dilakukan bersamaan dengan pengujian sambungan listrik 4.11.6.

Kesesuaian diperiksa dengan inspeksi.

Setelah pengujian, tidak lebih dari 50% untaian dalam konduktor harus putus dan tidak boleh ada kerusakan serius pada insulasi, jika ada, dari senur fleksibel.Kabel atau kabel

harus dikenakan, dan harus memenuhi, resistans insulasi dan uji tegangan tinggi yang ditentukan dalam Bagian 10.

Sambungan bola dan sejenisnya, di mana alat penjepit dapat disetel, diuji dengan sambungan hanya dijepit ringan untuk menghindari gesekan yang berlebihan.Jika perlu, area penjepitan disetel ulang selama pengujian.

Untuk perangkat penyetelan yang terdiri dari tabung fleksibel, kisaran penyetelan untuk pengujian ini biasanya 135 ° di kedua arah dari vertikal.Namun, jika penyetelan ini tidak dapat dicapai tanpa menggunakan gaya yang tidak wajar, tabung fleksibel hanya ditekuk ke posisi di mana ia akan tetap dengan sendirinya.

b) Luminer dengan sarana penyetelan yang dimaksudkan untuk dipasang dalam jangkauan lengan, harus memungkinkan pengoperasian fungsi yang dimaksudkan tanpa mengganggu stabilitas luminer atau menyebabkan deformasi bagian mana pun dari konstruksi, atau menyebabkan cedera akibat suhu di atas yang ditentukan. pada Tabel 12.1.

Kesesuaian diperiksa dengan memanipulasi atau menangani luminer, dengan cara penyetelan seperti yang diharapkan untuk mewakili penggunaan normal dan dengan pengukuran suhu selama pengujian 12.4.

c) Untuk luminer yang dimaksudkan untuk dipasang dalam jangkauan lengan, ruang yang mengelilingi setiap sarana penyetelan, kecuali celah berkas cahaya, hingga 5 cm dari sarana penyetelan ke segala arah, harus memenuhi batas suhu untuk sarana penyetelan.

penyesuaian, seperti ditentukan dalam Tabel 12.1.Batas suhu yang sama berlaku juga untuk setiap cara penyetelan yang menyala setelah penempatan bukaan berkas cahaya luminer.

Kesesuaian diperiksa dengan menempatkan bukaan berkas cahaya luminer dan dengan pengukuran suhu selama pengujian 12.4.

Uji pada perangkat penyesuaian:
