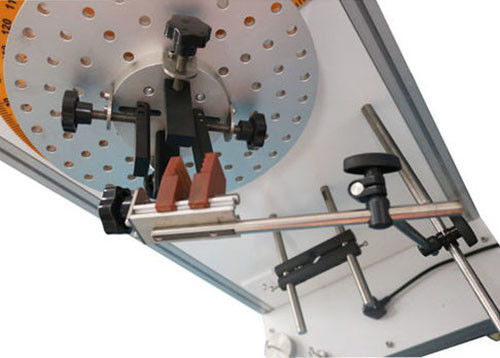

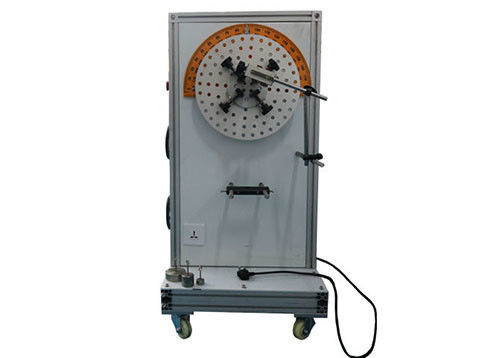

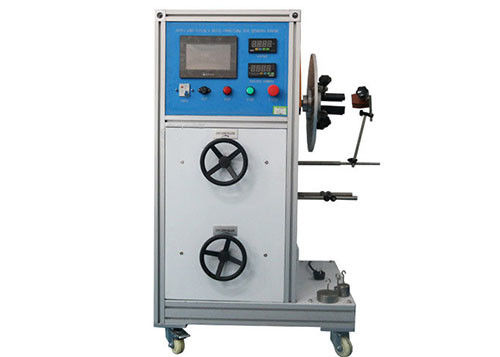

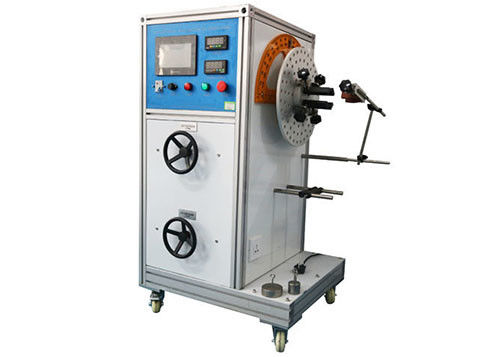

Alat Uji Alat Rumah Tangga 60RPM Flexing Test

Peralatan Stasiun Tunggal Untuk Kontrol PLC Uji Fleksibilitas Alat Rumah

Standar:

IEC 60335-1 Peranti listrik rumah tangga dan sejenis - Keselamatan - Bagian 1: Persyaratan umum klausul 23.3, klausul 25.14 dan gambar 8, IEC 60335-2-23 Peranti listrik rumah tangga dan sejenis - Keselamatan - Bagian 2-23: Persyaratan khusus untuk peranti untuk kulit atau perawatan rambut klausul 11.101

Aplikasi:
Ini digunakan untuk memeriksa bahwa kabel suplai dari peralatan rumah tangga kecil (seperti teko kopi / setrika listrik) dan lampu terlindungi dengan baik dari kelenturan yang berlebihan saat masuk ke alat.

Sampel uji:
Peralatan rumah tangga kecil, seperti teko kopi, setrika listrik, pemanggang roti, luminer, dll.

Parameter:

Deskripsi standar:
IEC 60335-1 Klausul 23.3:
Bagian berbeda dari peranti yang dapat bergerak relatif satu sama lain dalam penggunaan normal atau selama perawatan pengguna tidak boleh menyebabkan tegangan yang tidak semestinya pada sambungan listrik dan konduktor internal, termasuk yang menyediakan kontinuitas pembumian.Tabung logam fleksibel tidak boleh menyebabkan kerusakan pada insulasi konduktor yang terkandung di dalamnya.Pegas koil terbuka tidak boleh digunakan untuk melindungi perkabelan.Jika pegas bergulung, yang belitannya bersentuhan satu sama lain, digunakan untuk tujuan ini, harus ada lapisan insulasi yang memadai di samping insulasi konduktor.

Kesesuaian diperiksa dengan inspeksi dan dengan pengujian berikut.

Jika pelenturan terjadi dalam penggunaan normal, peranti ditempatkan pada posisi penggunaan normal dan disuplai pada voltase pengenal dan dioperasikan pada operasi normal.

Bagian yang dapat digerakkan digerakkan ke belakang dan ke depan, sehingga konduktor tertekuk melalui sudut terbesar yang diperbolehkan oleh konstruksi, kecepatan pelenturan adalah 30 per menit.Jumlah pelenturan adalah
−10.000, untuk konduktor yang ditekuk selama penggunaan normal;
−100, untuk konduktor yang tertekuk selama pemeliharaan pengguna.

Peranti tidak boleh rusak sejauh kesesuaian dengan standar ini terganggu dan harus sesuai untuk penggunaan selanjutnya.Khususnya, perkawatan dan hubungannya harus tahan uji kuat listrik 16.3, tegangan uji diturunkan menjadi 1000 V dan
diterapkan antara bagian aktif dan bagian logam yang dapat diakses saja.Selain itu, tidak lebih dari 10% untaian setiap konduktor dari perkawatan internal antara bagian utama peranti dan bagian yang dapat digerakkan harus putus.Namun, jika rangkaian suplai perkabelan yang mengkonsumsi tidak lebih dari 15 W, maka tidak lebih dari 30% untaian harus putus.

IEC 60335-1 Klausul 25.14:
Peranti yang dilengkapi dengan senur suplai dan yang digerakkan saat beroperasi harus dikonstruksi sedemikian sehingga senur suplai cukup terlindungi dari kelenturan yang berlebihan saat masuk ke peranti.

Kesesuaian diperiksa dengan pengujian berikut yang dilakukan pada peralatan yang memiliki bagian berosilasi seperti yang ditunjukkan pada Gambar 8.

Bagian peranti yang termasuk bukaan saluran masuk dipasang ke bagian osilasi sehingga, jika kabel senur suplai berada di tengah perjalanannya, sumbu kabel senur yang masuk ke pelindung atau saluran masuk kabel senur vertikal dan melewati sumbu osilasi.Sumbu utama dari penampang kabel datar harus sejajar dengan sumbu osilasi.

Kabel dibebani sedemikian rupa sehingga memberikan gaya
- 10 N, untuk senur yang memiliki luas penampang nominal melebihi 0,75 mm²;
- 5 N, untuk kabel lainnya.

Jarak X, seperti yang ditunjukkan pada Gambar 8, antara sumbu osilasi dan titik di mana kabel atau pelindung kabel senur memasuki peranti, disetel sehingga ketika bagian yang berosilasi bergerak melebihi jangkauan penuhnya, kabel dan beban membuat posisi lateral minimum. gerakan.
Bagian yang berosilasi digerakkan melalui sudut 90 ° (45 ° di kedua sisi vertikal), jumlah pelenturan untuk pelengkap tipe Z menjadi 20.000 dan untuk pelengkap lainnya 10.000. Laju pelenturan adalah 60 per menit.
Kabel senur dan bagiannya yang terkait diputar dengan sudut 90 ° setelah setengah dari jumlah tekukan, kecuali kabel senur pipih dipasang.
Selama pengujian, konduktor disuplai pada tegangan pengenal dan dibebani dengan arus pengenal peranti.Arus tidak melewati konduktor pembumian.

Tes tidak akan menghasilkan
- hubung singkat antara konduktor, sedemikian sehingga arus melebihi nilai yang sama dengan dua kali arus pengenal peranti;
- kerusakan lebih dari 10% untaian konduktor apa pun;
- pemisahan konduktor dari terminalnya;
- melonggarkan pelindung kabelnya;
- kerusakan kabel atau pelindung kabel yang dapat mengganggu kepatuhan terhadap standar ini;
- untaian putus yang menembus isolasi dan mudah dijangkau.

IEC 60335-2-23 Klausul 11.101:

Peranti yang dilengkapi koneksi putar diposisikan dengan sumbu utamanya horizontal, kabel suplai tergantung vertikal.Gaya tarik 1 N diterapkan ke kabel suplai.

Peranti disuplai pada tegangan pengenal, arusnya 1,25 kali arus pengenal.

Peranti diputar pada sumbu utamanya dengan kecepatan kira-kira 50 putaran / menit, arah putaran dibalik setiap 20 putaran.Pengujian dilakukan selama 1.500 putaran.

Kenaikan suhu kontak geser harus tidak melebihi 65 K.

IEC 60335-2-23 Klausul 25.101:

Sambungan putar harus memadai untuk penggunaan normal peranti.

Kesesuaian diperiksa dengan pengujian berikut.

Peranti dioperasikan pada kondisi yang ditentukan pada 11.101, jumlah putaran ditingkatkan menjadi 20.000.

Setelah pengujian ini, sambungan putar dan kabel senur suplai harus sesuai untuk penggunaan selanjutnya.Bagian aktif tidak boleh mudah disentuh dan peranti harus tahan uji kuat listrik pada 16.3.
