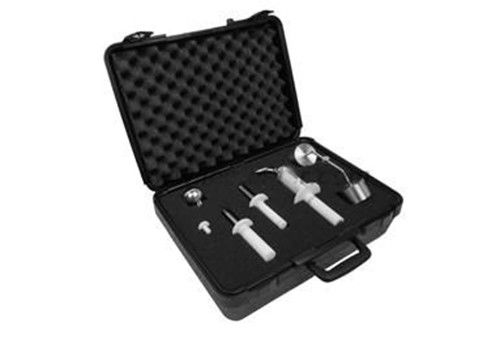

IEC 60335 Test Finger Probe Kit

IEC 60335 Standard Test Probe Kit Perangkat Pemeriksaan Keamanan Listrik

Daftar:

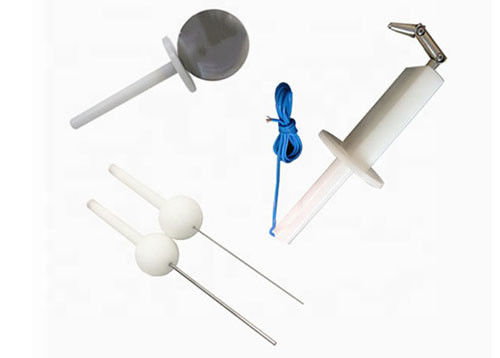

IEC60335 Test Probe A

Spesifikasi:

Probe IP1X A / Probe Uji A

1, Menurut: IEC61032: 1997 / IEC60529: 2001 dan UL

2, IP1X Probe A (Test Probe A) adalah alat yang diperlukan untuk peralatan rumah tangga dan sejenisnya dari uji proteksi sengatan listrik.

Parameter teknik:

1, Diameter Bola: 50mm

2, Diameter Plat Baffle: 45mm

3, Tebal Plat Baffle: 4mm

4, Menangani Diameter: 10mm

5, Menangani Panjang: 100mm

6, Menurut IEC61032 gambar 1 (Uji probe A), tabel 6

Aplikasi:

1, Bola tidak dapat menyentuh bagian aktif atau dekat dengan bagian berbahaya.

2, Dalam persyaratan pengujian untuk tetap dekat dengan bagian berbahaya, bola baja uji tanpa dorong perlu digunakan dengan pengukur tegangan dorong, dan badan baja untuk lapisan pelindung perlu diterapkan pada gaya 50 + 5 n (30 + 3 n)

IEC60335 Probe Jari Uji Standar

Tes Jari Standar Probe / Tes Standar Knurled Finger Probe / Tes Probe B / IP2X Protection Grade Probe

Parameter teknik:

1, Diameter Jari Knurled: 12mm

2, Panjang Jari Knurled: 80mm

3, Diameter Plat Baffle: 50mm

4, Panjang Plat Baffle: 100mm

5Menurut: IEC60065, IEC 60335-1, IEC 60529, IEC60884-1, IEC60950, IEC61032, IEC69745-1

1, Bagian sambungan dari The Standard Test Knurled Finger Probe tidak dapat menyentuh bagian aktif atau dekat dengan bagian berbahaya, dan pelat penyekat 50 mm hingga 20 mm tidak dapat masuk.

2, Untuk mencegah uji sengatan listrik, diperlukan kabel, perangkat daya, dan perangkat penerangan.

3Kedua sambungan harus memungkinkan pergerakan pada bidang yang sama dan arah yang sama melalui sudut 90 ° dengan toleransi 0 ° hingga + 10 °

Probe ini dimaksudkan untuk memverifikasi perlindungan dasar terhadap akses ke bagian berbahaya.Ini juga digunakan untuk memverifikasi perlindungan terhadap akses dengan jari.

Toleransi pada dimensi ketika tidak ada toleransi khusus yang diberikan:

- pada sudut: 0

−10 °
- pada dimensi linier: hingga 25 mm: 0

- 0,05 mm;lebih dari 25 mm: ± 0,2 mm.

Catatan: Test Probe terbuat dari produk baja tahan karat presisi, diangkat dan diletakkan sedikit saat digunakan, dan perhatikan perawatannya

IEC61032 IP3X Test Probe C (Test Probe C)

Pengantar Dasar:

1, Menurut: IEC61032: 1997 / IEC60529: 2001 DAN UL

2, IP3X Test Probe C (Test Probe C) adalah alat yang diperlukan untuk melanjutkan melindungi uji sengatan listrik rumah tangga dan peralatan listrik serupa.

Parameter teknik

1, Uji Probe Panjang: 100mm

2, Uji Probe Diameter: 2.5mm

3, Dam-sphere Diameter: 35mm

4, Menangani Diameter: 10mm

5, Menangani Panjang 100mm

6, Menurut IEC61032 gambar 3 (Uji probe C), tabel 6

Aplikasi:

1, Tes standar mengacu pada bagian sambungan tidak dapat menyentuh bagian aktif atau dekat dengan bagian berbahaya, dan penyekat melingkar 35mm tidak dapat masuk.

2, Dalam persyaratan uji untuk mencegah akses ke bagian berbahaya, Uji Probe C / D harus dengan gaya dorong 3 ± 0,3N atau 1 ± 0,1N

Tujuan:

Probe ini dimaksudkan untuk memverifikasi perlindungan dasar terhadap akses ke bagian berbahaya.Ini juga digunakan untuk memverifikasi perlindungan terhadap akses dengan alat.

Catatan: Untuk produk tanpa gaya, gunakan dengan dinamometer.

IEC61032 IP4X Test Probe D (Test Probe D)

Pengantar Dasar:

1, Menurut: IEC61032: 1997 / IEC60529: 2001 DAN UL

2, IP4X Test Probe D (Test Probe D) adalah alat yang diperlukan untuk rumah tangga dan alat listrik sejenis untuk melawan uji proteksi sengatan listrik.

Parameter teknik

1, Uji Probe Panjang: 100mm

2, Uji Probe Diameter: 1.0mm

3, Dam-sphere Diameter: 35mm

4, Menangani Diameter: 10mm

5, Menangani Panjang 100mm

6, Menurut IEC61032 gambar 4 (Uji probe D), tabel 6 GB / T4208-2008 (karakteristik digital 4/5/6)

Aplikasi:

1, Tes standar mengacu pada bagian sambungan tidak dapat menyentuh bagian aktif atau dekat dengan bagian berbahaya, penyekat melingkar 30mm tidak dapat masuk.

2, Dalam persyaratan uji untuk mencegah akses ke bagian berbahaya, Uji Probe D harus dengan dorong 1 ± 0,1N
