Tutup Lampu Dan Pemegang Alat Uji Twist Light

Lamp Cap Dan Pemegang Test Meter Lamp Foot Twist Testing Apparatus

Parameter teknik:

Penguji ini terutama digunakan untuk mengukur torsi dudukan lampu dari semua jenis sumber pencahayaan, kinerja utamanya, dan parameter teknis seperti di bawah ini:

Deskripsi:

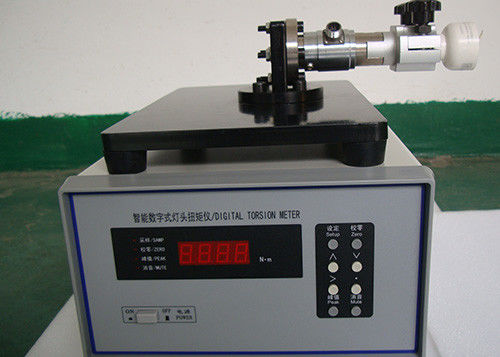

Pengukur torsi tutup lampu adalah produk cerdas yang baru dikembangkan dengan mikroprosesor built-in. Pengukur torsi digital adalah persyaratan keamanan kekuatan mekanis tutup lampu yang telah diperhitungkan oleh sebagian besar produsen pencahayaan dan juga secara kompulsif dibutuhkan oleh semua negara.Jadi kami mengembangkan pengukur torsi digital dengan referensi IEC.Ini memenuhi persyaratan untuk pengukuran uji gaya torsi tutup lampu dari kualitas inspeksi de-partment dan manufaktur.

Karakteristik:

1) Dapat mengukur torsi tutup lampu searah jarum jam dan berlawanan arah jarum jam.Dan itu dapat mengatur alarm batas atas.Simpan data secara otomatis setelah sistem dimatikan.

2) Instrumen memiliki fungsi kalibrasi titik nol.Titik nol sangat stabil.Instrumen menggunakan 4 digit angka untuk ditampilkan.Jadi akurasi tinggi dan stabilitas tinggi.

3) Pengawas ganda dirancang di dalam untuk memastikan instrumen memiliki keandalan yang tinggi dan tidak akan mati dalam lingkungan yang rumit.

4) Instrumen nyaman digunakan karena beberapa klem tutup lampu seperti E27 / E26, B22d, E14 / E12, G13 / G5 dan sebagainya.

5) Memperbaiki dengan penjepit.Memutar lampu, laju torsi positif dan negatif akan direkam.
6) Kisaran torsi: 0-10N * m (kisaran khusus disesuaikan pelanggan).
7) Kinerja tinggi dalam keandalan, presisi, dan umur panjang dengan mengadopsi sensor torsi pengukur regangan
8) Fungsi penahan torsi puncak, batas atas dapat diatur untuk alarm.
9) Sesuai dengan standar Cina dan internasional.

Prinsip dasar

Peralatan tersebut terdiri dari perangkat torsi dan meteran sekunder.Kunci akurasi adalah

sensor torsi.Peralatan mengadopsi sensor torsi tipe regangan dengan fitur andal tinggi,

hemat biaya, akurasi tinggi dan umur panjang.

Pada sensor pada elastomer diberi label resistance strain gage dan komposisi jembatan Wheatstone.Kekuasaan

jembatan dengan tegangan penggerak, di bawah aksi torsi, elastomer akan berubah bentuk dan

strain gage akan berubah, sehingga jembatan akan mengalami ketidakseimbangan dan terdapat sinyal tegangan linier

antara keluaran jembatan dan torsi.Pengukur sekunder akan diperkuat sinyal tegangan, dan mentransformasikan sinyal dengan trafo A / D, dan kemudian dikirim ke mikroprosesor untuk analisis data dan

layar.Diagram blok fungsional sebagai berikut:

Gbr.1 Diagram blok fungsional

Pengukur torsi digital KP338 digunakan untuk mengukur torsi semua jenis dudukan lampu.

Instruksi Operasi

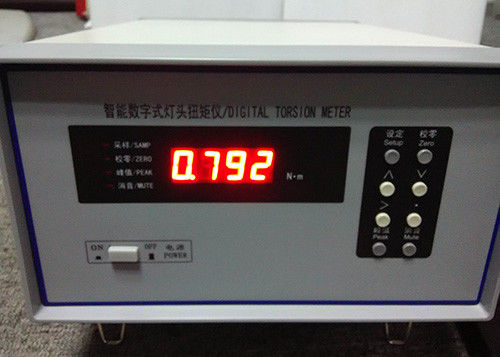

5.1 Panel depan dan fungsinya

Spesifikasi:

1. Jendela: 5 digit menampilkan pengukuran dan pesan prompt.

2. Indikator

SAMP: Peralatan berada dalam mode pengambilan sampel saat berkedip.Refresh frekuensi: 2 kali / s.

3. NOL: Peralatan berada pada mode pengenolan saat berkedip..

4. PUNCAK: Peralatan berada dalam mode penahanan puncak saat berkedip.

5. BELL: Tunjukkan untuk showdown bel.

Papan ketik

NOL: Pada kondisi pengujian, tekan tombol ini untuk masuk ke mode zeroing, setelah menyelesaikan zeroing, itu

peralatan akan menyimpan data dan kembali ke mode uji secara otomatis.Pada kondisi puncak tekan

kunci untuk membersihkan nilainya.

SET: Pada kondisi pengujian normal, tekan tombol ini untuk menyetel alarm batas atas.

PUNCAK: Pada kondisi tes normal, tekan tombol ini untuk menahan nilai puncak;tekan lagi tombol ini untuk

kembali ke mode uji normal.

∧: Pada set dan mode kalibrasi, tekan tombol ini, kursor akan menghitung.

∨: Pada set dan mode kalibrasi, tekan tombol ini, kursor akan menghitung ke bawah.

>: Pada set dan mode kalibrasi, tekan tombol ini, kursor akan bergeser ke kanan.

•: Pada set dan mode kalibrasi, tekan tombol ini, masukkan titik desimal.

5.2 Panel dan fungsi nyata

1. Port input dan output sinyal: untuk transmisi sinyal.

2. Tabung pelindung: sekering 0,5A untuk melindungi daya peralatan.

3. Steker listrik: Filter inklusi untuk menghentikan gangguan.

5.3.Uji torsi dudukan lampu

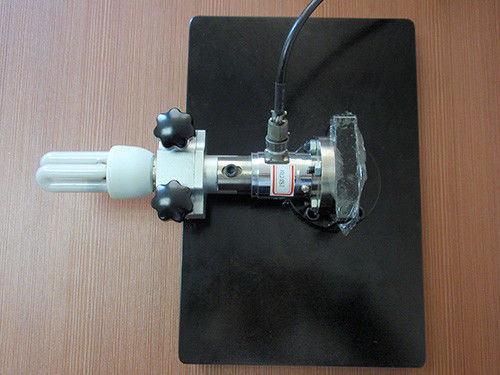

Pertama, konfirmasikan model dudukan;kemudian pasang perlengkapan yang sesuai, dan pasang lampu

pemegang di penjepit.

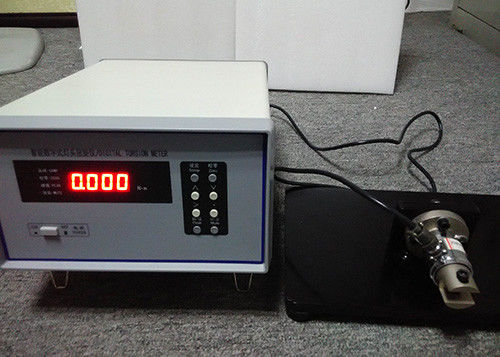

Hubungkan perangkat torsi dengan peralatan melalui port input sinyal.Nyalakan pengukur sekunder ke

panaskan selama 5 menit.Jika jendela tidak sama dengan 0.000, maka peralatan harus dinolkan.Pengguna bisa

menetapkan batas atas menurut standar Cina atau internasional.Rotasi searah jarum jam dan kontra

putar dudukan lampu.Selama waktu tersebut, jendela akan menampilkan nilai saat ini;sampai

peralatan mengkhawatirkan, pengguna dapat menilai apakah dudukan lampu masih dalam kondisi baik.

5.4.Zeroing

Setelah lama digunakan, peralatan mungkin menjadi nol penyimpangan, dan memengaruhi keakuratan.Pada saat itu, peralatan harus di-zero-kan.Namun harap diperhatikan, sensor torsi tidak dapat berfungsi.Tekan tombol "nol", jendela akan menampilkan "ZERO", dan kemudian indikator "ZERO" akan berkedip;Jika pengguna tidak mau

lanjutkan, cukup tekan tombol "puncak" untuk keluar.Ketika indikator “ZERO” mati, itu berarti peralatan selesai melakukan zeroing dan kembali normal.

5.5.Batas atas

Tekan tombol "SET", jendela akan menampilkan "SET";Jika pengguna tidak ingin melanjutkan reset, tekan tombol "PUNCAK" untuk keluar.Dengan bantuan tombol "＞", "∧", "∨", "·" untuk mengatur batas atas, tekan lagi tombol "set" untuk menyimpan dan keluar.Jika pengguna tidak ingin menyimpan nilai, cukup tekan tombol "PEAK" untuk keluar dari mode set.

5.6.Kalibrasi

Peralatan tersebut telah dikalibrasi sebelum dijual.Pengguna tidak perlu mengkalibrasi ulang.Tetapi ada penyimpangan setelah lama tidak digunakan, yang akan mempengaruhi keakuratan.Saat itu, peralatan tersebut membutuhkan perangkat khusus untuk melakukan kalibrasi ulang.

Terapkan torsi tertentu ke sensor torsi (arah maju atau mundur), dalam mode uji normal, tekan "."kunci, dan kemudian tekan tombol "SET", jendela akan menampilkan "CAL.R" saat pengguna menerapkan torsi maju ke sensor torsi;Pada saat itu, jika pengguna tidak ingin melakukan kalibrasi ulang, cukup tekan tombol “PUNCAK” untuk keluar.Jika pengguna ingin melakukan kalibrasi, cukup tekan tombol “set”, peralatan akan dalam mode kalibrasi maju, dan pada saat itu, jendela menampilkan nilai kalibrasi terakhir kali.Jika nilainya berbeda, cukup setel ulang nilai standar dengan bantuan

Tombol “＞”, “∧”, “∨”, “·”.Tekan lagi tombol “CAL”, peralatan akan menampilkan koefisien kalibrasi, kemudian Anda dapat mengatur ulang koefisien kalibrasi dengan bantuan tombol “＞”, “∧”, “∨”, “·”. Atau cukup tekan tombol “CAL”, dan kemudian masukkan nilai standar dan koefisien standar.Jika pengguna tidak ingin menyimpan data, cukup tekan tombol "puncak" untuk keluar.Kalibrasi terbalik sama dengan kalibrasi maju.

Jika koefisiennya hilang, masukkan saja koefisien kalibrasi di bawah ini ke peralatan.

Memperhatikan

1. Penggunaan overload terlarang, jika tidak akan mengurangi properti.

2. Dilarang menabrak dan menabrak saat memasang beban dan penjepit.

3. Noda minyak terlarang, air dan bahan kimia lainnya.

4. Panaskan selama 5 menit sebelum pengujian.
