Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Pemakaian: | Mesin Uji Dampak | Nama Produk: | Mesin Uji Dampak / Mesin Uji Dampak Jatuh / penguji jatuh |
|---|---|---|---|
| Dampak energi: | 2J, 5J, 10J, 20J, 50J | Fungsi: | Uji Dampak |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| Cahaya Tinggi: | Aparatus Pengujian Dampak CNAS 50J,Peralatan Pengujian Dampak CNAS 5J,Elemen Mencolok CNAS IK |
||

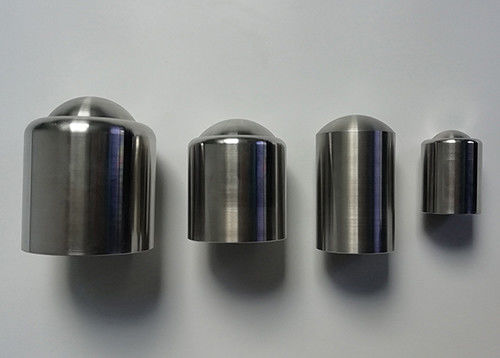

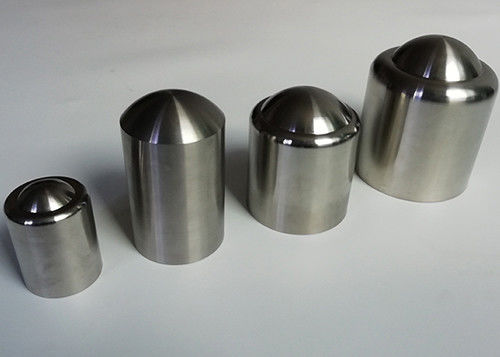

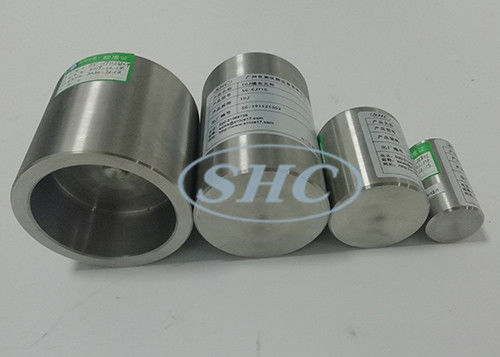

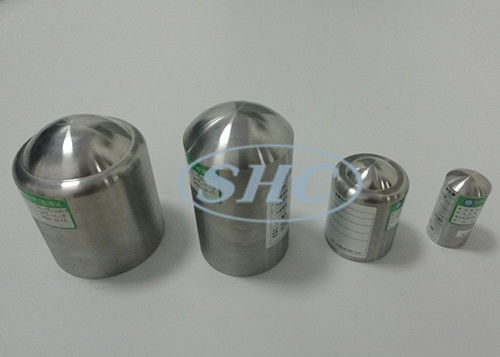

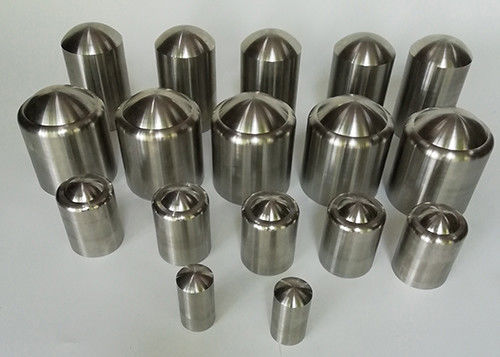

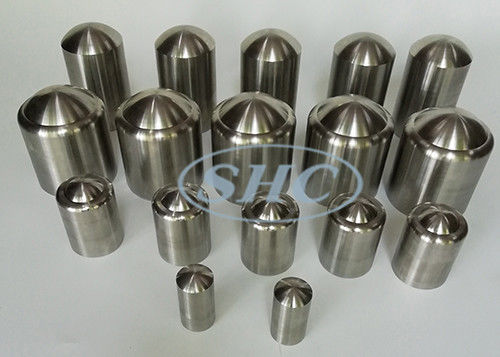

IK elemen mencolok peralatan uji dampak peralatan uji jatuh
Parameter
| Model | SC-IK01 |
| Bandul |
Panjang: 1000mm;diameter luar: 9mm;Ketebalan dinding pipa baja: 0.5mm. Komposisi massa ekivalen dengan elemen tumbukan |
| Titik dampak | Atas dan ke bawah dapat disesuaikan, stroke 200-1200mm, tinggi dapat disesuaikan |
| Elemen dampak | 2, 5,10, 20J palu dampak |
| Tinggi jatuh | Tampilan skala |
| Mode rilis Release | Mekanis |
| Dimensi | 950*550*2700mm |
Karakteristik terkoordinasi dari elemen mencolok striking
| Energi /J |
1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| Massa setara ± 2% kg | 0.25(0.2) | 0,5 | 1.7 | 5 | 5 | 10 |
| Bahan | Poliamida 1) | Baja 2) | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | Untuk disesuaikan agar sesuai dengan massa ekivalen, lihat Lampiran A. | |||||
|
1) 85≤HRR≤100, kekerasan Rockwell menurut ISO2039-2. 2) Fe490-2, menurut ISO1052;Kekerasan Rockwell menurut ISO6508. |
||||||
| CATATAN- Nilai yang ditunjukkan dalam tanda kurung untuk massa ekivalen dan diameter elemen pemogokan untuk nilai energi yang sama dengan atau kurang dari 1 J adalah nilai dalam uji arus Ef.Nilai saat ini dalam pengujian Misalnya juga ditampilkan untuk dua parameter ini.Untuk tujuan koordinasi, nilai dalam tanda kurung akan dihapus lima tahun dari publikasi standar ini. | ||||||
Konfirmasi
IEC60068-2-75 Pengujian lingkungan – Bagian 2: Pengujian – Uji Eh: Uji palu, IEC60068-2-63, IEC62262 Tingkat perlindungan yang diberikan oleh selungkup untuk peralatan listrik terhadap dampak mekanis eksternal (kode IK), IEC60439-5 Tegangan rendah rakitan switchgear dan controlgear - Bagian 5: Persyaratan khusus untuk rakitan untuk distribusi daya di jaringan publik
Fitur
Peralatan yang menggunakan struktur mobil, dapat dipindahkan ke kiri dan kanan, maju dan mundur, ketinggian titik benturan atas dan bawah dapat disesuaikan, dan sudut benturan 0-90 ° dapat disesuaikan.Perangkat adalah perangkat dampak pendulum energi rendah untuk 2J dan di atas.
Aplikasi
Perangkat ini cocok untuk uji kekuatan impak mekanis ke lemari listrik dan lembaran logam lainnya, cangkang kabinet meteran energi listrik non logam, switchboard kabel gardu dan kotak sambungan kabel
Sampel uji
Cangkang kabinet pengukuran energi listrik, switchboard kabel gardu induk dan kotak sambungan kabel dan peralatan serupa similar
Tabel energi tumbukan, massa ekivalen dan tinggi jatuh drop
| Energi/J | 2 | 5 | 10 | 20 | 50 |
| Massa setara / kg | 0,5 | 1.7 | 5 | 5 | 10 |
| Jatuhkan tinggi ± 1% mm | 400 | 300 | 200 | 400 | 500 |
|
Catatan: 1. Lihat catatan di IEC 60068-2-75 3.2.2 1. Pada bagian ini, energi (J) dihitung dengan menggunakan percepatan standar gravitasi bumi (g), dibulatkan ke bilangan bulat terdekat, yaitu 10m/s². |
|||||
