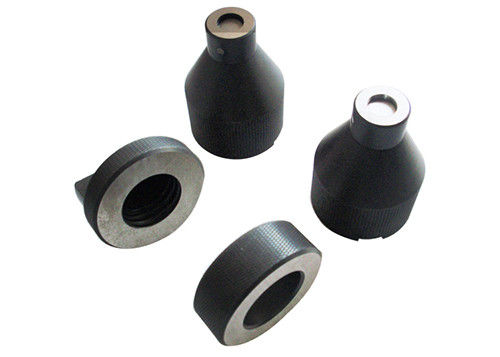

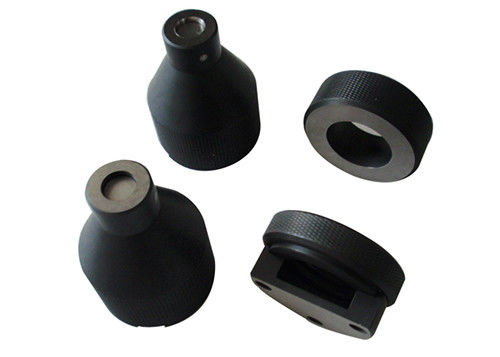

E26 Pergi Dan Tidak Pergi Pengukur, Pengukur Ulir Sekrup Baja cetakan

IEC60061-3 E26 pengukur tutup lampu, pengukur go no go gauge, pengukur ulir sekrup

Daftar Gauge E26 dan E26d:

Konfirmasi:
IEC60061-3

Tujuan dan Pengujian:
1. 7006-27D-3

PENGUKURAN “GO” UNTUK CAPS E26, E26 / 50x39, E26 / 51x39 & E26d
TUJUAN:

Untuk memeriksa dimensi maksimum ulir sekrup dan dimensi T1min tutup E26, E26 / 50x39, E26 / 51x39 atau E26d pada lampu jadi.
PENGUJIAN:

Jika tutup pada lampu yang sudah jadi telah disekrup ke dalam pengukur sejauh mungkin, kontak pusat harus menyentuh permukaan X. Saat lampu dilepas dari pengukur, setidaknya dua putaran penuh harus diperlukan untuk melepaskan ulir.

2. 7006-29L-4

“TIDAK PERGI” MENGUKUR HURUF BESAR
E26, E26 / 50x39, E26 / 51x39 & E26d
TUJUAN:

Untuk memeriksa diameter luar (utama) minimum dari ulir sekrup, dimensi d, tutup E26, E26 / 50x39, E26 / 51x39 atau E26d pada lampu jadi.
PENGUJIAN:

Jika pengukur ditempatkan di atas ulir tutup pada lampu jadi, tutup yang dipegang paling atas, kontak pusat tidak boleh menonjol melebihi permukaan X. Hanya berat pengukur itu sendiri yang harus digunakan dalam pengujian.

3. 7006-29-3

GAUGE UNTUK PENGUJIAN PEMBUATAN KONTAK LAMPU YANG DILENGKAPI HURUF BESAR
TUJUAN:

Untuk memeriksa dimensi lampu untuk pembuatan kontak di fiting lampu E26, E26 / 50x39, E26 / 51x39 atau E26d.
PENGUJIAN:

Bentuk lampu sehubungan dengan kesesuaian pada fiting lampu dianggap benar, jika lampu dapat didorong ke dalam pengukur hingga bidang W mencapai bidang V atau menonjol keluar.Untuk lampu dengan penutup E26 / 24, jika permukaan V dan W bertepatan, bagian atas penutup termasuk bahan solder atau konduktif, tidak boleh melebihi permukaan X.

4. 7006-29A-2

MENGUKUR HURUF BESAR PADA LAMPU SELESAI UNTUK MENGUJI PERLINDUNGAN TERHADAP KONTAK TIDAK SENGAJA E26d
TUJUAN:

Untuk memeriksa perlindungan terhadap kontak yang tidak disengaja dari tutup E26d pada lampu jadi.
PENGUJIAN:

Jika lampu telah didorong ke dalam pengukur sejauh mungkin dengan solder sisi tutup yang terletak di ceruk yang disediakan, permukaan W dari plunger tidak boleh menonjol melebihi permukaan V.

5. 7006-29B-2

GAUGE DENGAN DIAMETER REFERENSI 23 mm UNTUK CAPS E26d
TUJUAN:

Untuk memeriksa dimensi S min., S maks., S1min.dan S1max.topi E26d.
PENGUJIAN:

Jika tutup (atau lampu) telah didorong ke dalam pengukur sejauh mungkin, permukaan W dari plunger harus menonjol melebihi permukaan Y, tetapi untuk tutup yang tidak dipasang, tidak boleh menonjol melebihi permukaan X.
Untuk tutup pada lampu jadi, permukaan W tidak boleh memproyeksikan melebihi permukaan V.

6. 7006-29C-2

GAUGE DENGAN DIAMETER REFERENSI 13,2 mm UNTUK CAPS E26d
TUJUAN:

Untuk memeriksa dimensi C maks.dan C1 max.topi E26d.
PENGUJIAN:

Ketika tutup yang tidak terpasang telah didorong ke dalam pengukur sejauh mungkin, permukaan W dari plunger tidak boleh menonjol melebihi permukaan X. Untuk tutup pada lampu yang sudah jadi, permukaan W tidak boleh menonjol melebihi permukaan V. Dalam hal ini, tutup harus ditempatkan sedemikian rupa sehingga solder pada kontak antara ditempatkan di ceruk yang disediakan dalam pengukur.

7. 7006-29D-1
GUAGE DENGAN DIAMETER REFERENSI 10,4 mm UNTUK CAPS E26d PADA LAMPU SELESAI
TUJUAN:

Untuk memeriksa dimensi C1 min, danT1 min, tunjukkan pada lembar 7004-29 dan dimensi maksimum ulir tutup.
PENGUJIAN:

Jika lampu telah disekrupkan sejauh mungkin ke meteran, permukaan "W" harus sejajar dengan atau menonjol keluar dari permukaan "V".Setelah pengujian ini, setidaknya dua putaran penuh lampu harus diperlukan untuk melepaskannya dari pengukur.

-------------------------------------------------- -------------------------------------------------- ---------------------------------
7006-27D-3 PENGUKURAN “GO” UNTUK CAPS E26, E26 / 50x39, E26 / 51x39 & E26d
7006-29L-4 PENGUKURAN “NOT GO” UNTUK CAPS E26, E26 / 50x39, E26 / 51x39 & E26d
7006-29-3 UKURAN UNTUK PENGUJIAN PEMBUATAN KONTAK LAMPU YANG DILENGKAPI DENGAN CAPS
7006-29A-2 PENGUKURAN CAPS PADA LAMPU SELESAI UNTUK MENGUJI PERLINDUNGAN TERHADAP KONTAK TIDAK SENGAJA E26d
7006-29B-2 PENGUKURAN DENGAN DIAMETER REFERENSI 23 mm UNTUK CAPS E26d
7006-29C-2 GAUGE DENGAN DIAMETER REFERENSI 13,2 mm UNTUK CAPS E26d
7006-29D-1 GUAGE DENGAN DIAMETER REFERENSI 10,4 mm UNTUK CAPS E26d PADA LAMPU SELESAI
