IEC60061-3 Pengukur Tutup Lampu

IEC60061 - 3 Pengukur Untuk E27 Pengukur Dudukan Lampu Sekrup Fiting Lampu

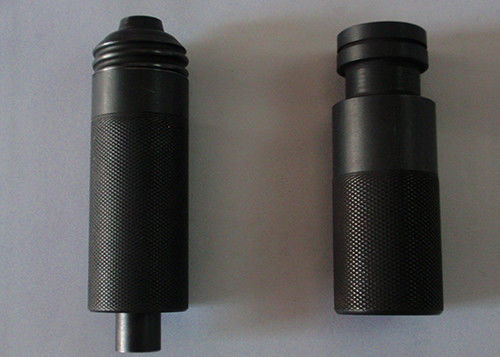

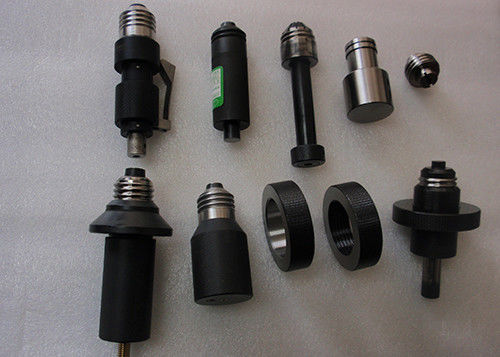

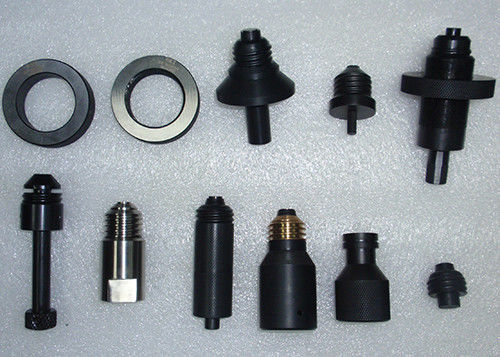

Gauge untuk daftar fiting lampu E27:

Konfirmasi:

IEC60061-3

Tujuan dan Pengujian:

(1) 7006-25A-2 Pengukur “GO” untuk fiting lampu

TUJUAN: Untuk memeriksa:

a) Dimensi miniumum ulir sekrup fiting lampu menurut lembaran 7004-21 dan 7004-27.

b) Dimensi X menurut lembar 7005-20

c) Kompatibilitas mekanis fiting lampu sehubungan dengan lamos yang memiliki dimensi merugikan.

PENGUJIAN: a) Bagian pengukur yang berulir harus dapat disekrup ke fiting lampu tanpa menggunakan tenaga yang tidak semestinya.

b) Ketika pengukur telah disekrup sejauh mungkin, tanda Y pada plunger harus co-planar dengan tanda A pada poros.

c) Selongsong kemudian ditempatkan di atas batang pengukur dengan ujung terbukanya berada di tepi atas cangkang sekrup dudukan. Dengan selongsong pada posisi ini, plunger didorong ke bawah sejauh mungkin.

d) Permukaan B dari pengukur kemudian harus berada di antara tanda X1 dan X2 pada plunger atau menjadi co-planar dengan salah satunya;itu tidak akan berada di luar mereka.

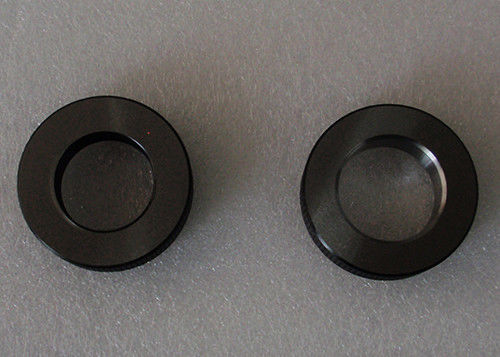

(2) 7006-26-4 Alat Ukur “NOT GO”

TUJUAN: Untuk memeriksa diameter minor maksimum dari ulir sekrup, dimensi D1, dari fiting lampu

PENGUJIAN: Ulir sekrup fiting lampu harus dianggap benar jika pengukur tidak masuk karena beratnya sendiri sehingga ulir menonjol melebihi permukaan T.

(3) 7006-21-5

Alat ukur untuk menguji perlindungan terhadap kerusakan bulb-neck dan untuk menguji pembuatan kontak

TUJUAN: Untuk memeriksa:

a) Perlindungan terhadap kerusakan bulb-neck pada tepi fiting lampu E27.

b) Penandaan kontak pada fiting lampu E27 sehubungan dengan lampu yang memiliki dimensi yang merugikan pembuatan kontak.

PENGUJIAN: a) Ketika pengukur disekrup sepenuhnya ke rumah dengan torsi:

----- 1,0 Nm untuk pemegang keramik.

----- 0,4 Nm untuk pemegang lainnya.

Harus ada jarak bebas antara pengukur dan tepi tepi fiting lampu.

b) Pada posisi ini, dan dengan fiting lampu dihubungkan pada sirkit uji seperti yang ditunjukkan, lampu indikator harus menyala.

* Pengukur antena dengan perkiraan ketebalan 0,08 mm dan lebar 5 mm harus digunakan untuk memeriksa bahwa jarak bebas ini ada di seluruh keliling.

(4) 7006-22A-5 Gauge untuk pengujian penandaan kontak dan perlindungan terhadap kontak yang tidak disengaja selama pemasangan lampu

TUJUAN: Untuk memeriksa fiting lampu E27 sehubungan dengan:

a) Pembuatan kontak dengan lampu yang memiliki dimensi merugikan.

b) Perlindungan terhadap kontak yang tidak disengaja dengan bagian aktif, yaitu cangkang tutup, selama pemasangan lampu.

PENGUJIAN: Dudukan terhubung di sirkuit uji seperti yang ditunjukkan.

a) Dengan swith A di posisi 2 dan swith B terbuka, pengukur disekrup sepenuhnya ke rumah, dalam posisi ini, kedua lampu harus menyala.

b) Setelah pengujian a) di atas, pengukur ditarik sampai lampu padam Sakelar A dipindahkan ke posisi 1 dan sakelar B ditutup.Pengukur kemudian disekrup perlahan hingga salah satu lampu menyala. Dengan pengukur yang ditahan pada posisi ini, sakelar B dibuka dan probe uji di sisi pengukur digeser ke bawah sejauh mungkin masuk ke ruang antara gauge dan holder. Dalam posisi ini lampu tidak boleh menyala.

(5) 7006-22B-1

Pengukur untuk mendeteksi kontak samping dengan pinggiran tajam

TUJUAN: Untuk mendeteksi keberadaan tepi tajam pada kontak samping di fiting lampu E27.

PENGUJIAN: a) Pengukur disekrupkan ke rumah di fiting lampu sejauh mungkin, kombinasi kemudian ditempatkan dengan plunger pengukur dalam posisi horizontal dan permukaan pendorong dipegang pada kontak dudukan.

b) Dalam posisi ini, harus memungkinkan untuk memutar plunger searah jarum jam dan berlawanan arah jarum jam untuk sekurang-kurangnya sudut 60 ° di kedua arah.

c) Setelah pengujian ini kombinasi ditempatkan dengan plunger dalam posisi vertikal dan permukaan-plunger ditekan terhadap kontak dudukan dengan gaya total 10N.

d) Dalam posisi ini, harus memungkinkan untuk memutar plunger searah jarum jam dan berlawanan arah jarum jam untuk sekurang-kurangnya sudut 60 ° di kedua arah.

e) Fiting lampu memenuhi jika torsi yang diterapkan untuk kedua pengujian tidak melebihi 0,4 Nm.

(6) 7006-22C-1

Ukur I untuk memeriksa ketahanan kontak samping

TUJUAN: Untuk memeriksa ketahanan kontak sisi minimum fiting lampu E27.

PENGUJIAN: a) Kontak samping lmapholder harus dihubungkan secara elektrik dengan pengukur seperti yang ditunjukkan pada rangkaian uji.

b) Dengan batang pusat di posisi atas, pengukur disekrup di tabung lampu tanpa menggunakan tenaga yang tidak semestinya.

c) Pengukur dipasang dengan mengencangkan mur sampai play antara pemegang dan pengukur telah dilepas.

d) Batang pusat kemudian disekrup dengan torsi 0,4 Nm ..

e) Dalam kondisi ini lampu indikator harus menyala.

f) Batang pusat kemudian harus disekrup kembali sampai tandanya melewati 10 bagian skala (= 0,2 mm).Pada posisi ini lampu indikator akan tetap menyala.

(7) 7006-22D-1

Gauge II untuk memeriksa ketahanan kontak samping

TUJUAN: Untuk memeriksa ketahanan kontak sisi minimum fiting lampu E27.

PENGUJIAN: a) Kontak samping lmapholder harus dihubungkan secara elektrik dengan pengukur seperti yang ditunjukkan pada rangkaian uji.

b) Pengukur disekrup pada fiting lampu dengan torsi 1Nm ...

c) Pada posisi ini lampu indikator harus menyala.

Pengujian harus dilakukan setelah pengujian dengan pengukur untuk pengujian pembuatan kontak.
