| Standar: | IEC 61032 gambar 2 | Tipe: | Probe jari uji IEC |
|---|---|---|---|
| Bahan: | Stainless steel dan Nylon | Panjang jari: | 80 ± 0,2 mm |
| Diameter Jari Knurled: | 12mm | Diameter pelat penyekat: | 50mm |
| Panjang Plat Baffle: | 100mm | Ketebalan penyekat: | 20mm |
| Cahaya Tinggi: | probe b dari iec 61032 30N,30N probe b dari iec 61032,10N jari uji standar |
||
IEC61032 Gambar 2 Uji Probe B jari uji standar Shell anti sengatan listrik dengan daya dorong 10N 20n 30n
Spesifikasi dan parameter teknis:
| Parameter / Model | SC-F2B | SC-F2B -A | SC-F2B -B | SC-F2B-F |

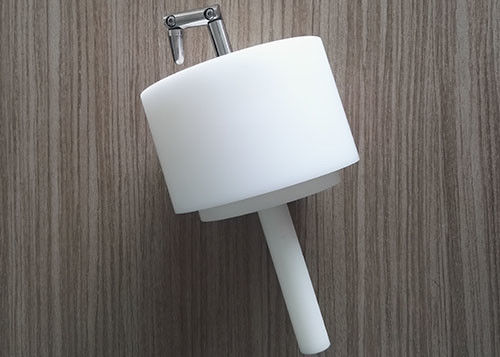

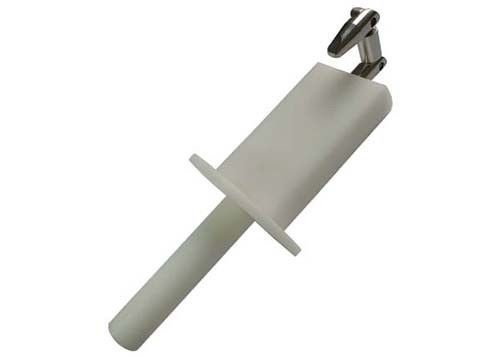

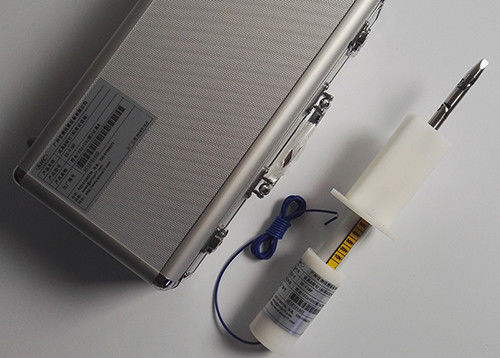

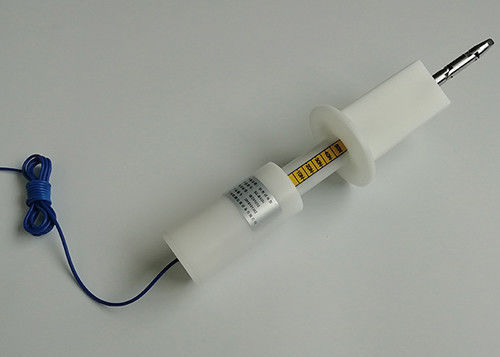

| Nama | Jari uji standar | Jari uji penyekat melingkar | Jari uji penyekat besar | Jari uji standar dengan kekuatan |
| 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 4 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| 5 | R2 ± 0,05 | R2 ± 0,05 | R2 ± 0,05 | R2 ± 0,05 |
| 6 | S4 ± 0,05 | S4 ± 0,05 | S4 ± 0,05 | S4 ± 0,05 |
| 7 | 37o 0 -10' | 37o 0 -10' | 37o 0 -10' | 37o 0 -10' |
| 8 | 14o 0 -10' | 14o 0 -10' | 14o 0 -10' | 14o 0 -10' |
| 9 | 12 0 -0,05 | 12 0 -0,05 | 12 0 -0,05 | 12 0 -0,05 |
| 10 | 50 | 50 | ---- | 50 |
| 11 | 20±0.2 | ---- | ---- | 20±0.2 |
| 12 | 75±0.2 | 75±0.2 | 125±0.2 | 75±0.2 |
| 13 | 5±0,5 | 5±0,5 | ---- | 5±0,5 |
| 14 | ---- | ---- | ---- | 10-50N kekuatan |
| 15 | IEC61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
Informasi produk:
Ini adalah jari uji presisi yang dibuat sesuai dengan banyak standar seperti
IEC 61032 angka 2,
IEC60950 angka 2A,
IEC60884,
IEC60335,
UL507,
dan UL1278 gambar 8.4.
Probe ini dimaksudkan untuk memverifikasi perlindungan dasar terhadap akses ke bagian berbahaya.Ini juga digunakan untuk memverifikasi perlindungan terhadap akses dengan jari.Probe jari uji ini terdiri dari ditto, jari, alas dan pegangan berinsulasi yang mensimulasikan karakteristik tangan manusia.Ini memiliki dua sendi bergerak, yang dapat dilengkungkan pada 90 °.
Aplikasi:
1. Bagian sambungan jari uji tidak dapat menyentuh bagian aktif atau bagian berbahaya, dan Pelat Penyekat 50mm-20mm tidak dapat masuk.
2. Dalam persyaratan pengujian untuk mencegah mendekati bagian berbahaya, probe uji B perlu dengan dorongan 10 ± 3N.Produk tanpa kekuatan harus digunakan dengan dinamometer dorong-tarik.
3. Dalam pengujian terhadap sengatan listrik, pengkabelan, konfigurasi dan daya dan perangkat penunjuk diperlukan.Nyalakan daya sampel yang diuji, dan berikan gaya yang sesuai untuk menentukan apakah saluran pembumian terhubung (3 sisipan).
4.Kedua sambungan harus memungkinkan gerakan pada bidang yang sama dan arah yang sama melalui sudut 90° dengan toleransi 0° hingga +10°
Probe ini dimaksudkan untuk memverifikasi perlindungan dasar terhadap akses ke bagian berbahaya.
Ini juga digunakan untuk memverifikasi perlindungan terhadap akses dengan jari.
Toleransi pada dimensi ketika tidak ada toleransi spesifik yang diberikan:
– pada sudut: 0
10 °
– pada dimensi linier: hingga 25 mm: 0
0,05 mm;lebih dari 25 mm: ± 0,2 mm.
Dapat disesuaikan: dapat digunakan untuk uji kejut anti-listrik ketika dilengkapi dengan sumbat pisang yang dapat dicolokkan dan konektor amphenol di ujung pegangan, atau digunakan untuk uji perlindungan selungkup saat membuka lubang berulir M6 di ujung pegangan (terhubung dengan tarik dan dinamometer dorong).
Pemakaian
1. Bagian sambungan jari uji standar tidak dapat disentuh dengan bagian aktif, atau tidak dapat dekat dengan bagian berbahaya, dan penyekat 50mm-20mm tidak dapat masuk.
2. Pengujian pencegahan dari bagian berbahaya memerlukan probe uji B dengan daya dorong 10N±3N.Umumnya perlu bekerja dengan pengukur gaya.
3. Anti-kejutan listrik membutuhkan bekerja dengan perangkat percobaan probe anti-shock: terhubung ke perangkat percobaan probe anti-shock (40V-50V), memproses tes sesuai dengan standar relatif, cincin bel adalah kejutan listrik yang diminta.Lihat gambar-gambar di bawah ini:
