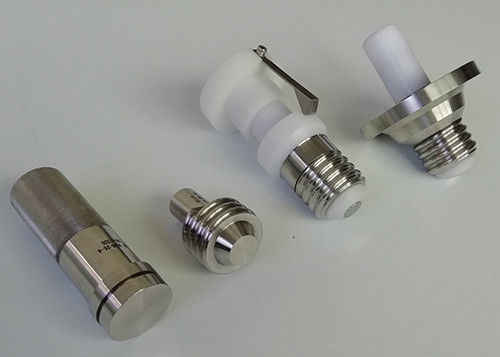

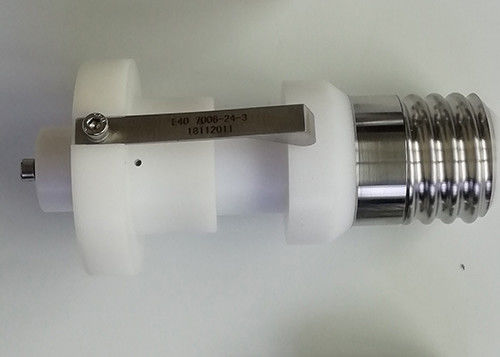

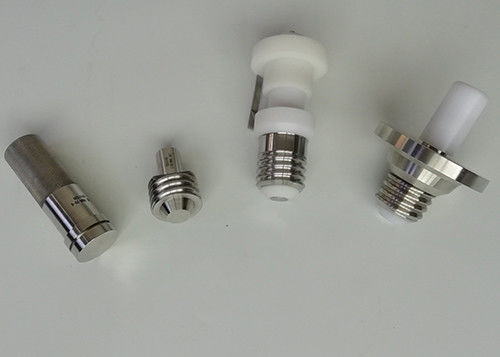

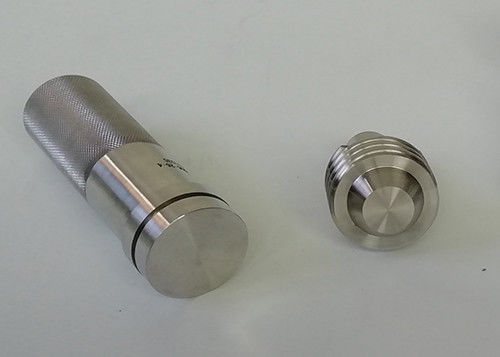

Stainless Steel E40 IEC60061-3 Gauge Untuk Fiting Lampu

Pengukur Untuk Fiting Lampu E40 E14 Pengukur Tekanan Tinggi Untuk Fiting Lampu

Daftar:

GO GAUGE UNTUK POTONG SEKRUP LAMPU E10, E14 DAN E407006-25-7

TUJUAN:

Untuk memeriksa dimensi minimum ulir sekrup fiting lampu dan dimensi X, tunjukkan pada lembar 7005-20

PENGUJIAN:

Harus memungkinkan untuk memasang pengukur ke dalam fiting lampu tanpa menggunakan tenaga yang tidak semestinya.

(Untuk torsi yang akan diterapkan jika ada keraguan, lihat IEC 60238, subpasal 4,4).

Jika pengukur telah disekrup sejauh mungkin, tepi selubung sekrup fiting lampu harus sejajar dengan, atau menonjol di luar Y1, tetapi tidak boleh menonjol melebihi permukaan Y2.

7006-26-4

PENGUKURAN “TIDAK PERGI” UNTUK BENANG SEKRUP PEMEGANG LAMPU E10, EP10, EY10, E14, E27, E39 DAN E40

TUJUAN:

Untuk memeriksa dimensi minimum ulir sekrup, dimensi D1, fiting lampu E10, EP10, EY10, E14, E27, E39 DAN E40.

PENGUJIAN:

Ulir sekrup pada fiting lampu harus dianggap benar jika pengukur tidak masuk oleh beratnya sendiri sejauh ulir menonjol melebihi permukaan T.

PLUG GAUGE FOR E14 LAMPHOLDER UNTUK PENGUJIAN PEMBUATAN KONTAK

PLUG GAGUE FOR LAMPHOLDER E14 DENGAN CANDLE SHAPED SHAFT FOR CANDLE LMPS UNTUK PENGUJIAN PEMBUATAN KONTAK

PENGUJIAN PEMBUATAN KONTAK DAN PERLINDUNGAN TERHADAP KONTAK TIDAK SENGAJA SELAMA PEMASANGAN LAMPU DI LAMPU E14

TUJUAN: Untuk memeriksa fiting lampu E14 sehubungan dengan:

a) Pembuatan kontak dengan lampu yang memiliki dimensi merugikan.

b) Perlindungan terhadap kontak tidak disengaja dengan bagian aktif, yaitu.cangkang tutup, selama pemasangan lampu.

PENGUJIAN: Dudukan terhubung di sirkuit uji seperti yang ditunjukkan.

a) Dengan sakelar A di posisi 2 dan sakelar B terbuka, pengukur disekrup sepenuhnya ke rumah.

Dalam posisi ini, kedua lampu akan menyala.

b) Dengan sakelar A di posisi 1 dan sakelar B tertutup, pengukur disekrup perlahan hingga salah satu lampu menyala.

Dengan pengukur ditahan pada posisi ini, sakelar B dibuka dan probe uji di sisi pengukur digeser ke bawah sejauh

itu akan masuk ke ruang antara pengukur dan dudukannya.

Dalam posisi ini lampu tidak akan menyala.

7006-25-7

PENGUKURAN “GO” UNTUK SEKRUP PEMEGANG LAMPU E10, E14 DAN E40

7006-26-4

PENGUKURAN “TIDAK PERGI” UNTUK BENANG SEKRUP PEMEGANG LAMPU E10, EP10, EY10, E14, E27, E39 DAN E40

7006-30-2.

PLUG GAUGE UNTUK LAMPHOLDER E14 UNTUK MENGUJI TANDA KONTAK

7006-30A-1

E14 PENGUKURAN PLUG UNTUK PEMEGANG LAMPU E14 DENGAN SHAFT BENTUK LILIN UNTUK LAMPU LILIN UNTUK PENGUJIAN CONACT-MARK

7006-31-5

E14 GAUGE UNTUK MENGUJI PENANDAAN KONTAK DAN PERLINDUNGAN TERHADAP KONTAK TIDAK SENGAJA SELAMA PEMASANGAN LAMPU DI PEMEGANG LAMPU

IEC60238 Figure5 E14 Test Cap untuk uji torsi klausul 18 dari IEC60238

IEC60238 Gambar11 E14 Test Cap untuk uji suhu 14.4 dan 19.3 dari IEC60238

IEC60238 Gambar 13 E14 Tutup uji A untuk fiting lampu E14 dari IEC60238

IEC60238 Gambar 13 E14 Test cap B untuk fiting lampu E14 dari IEC60238

60399-IEC-04-1

Pengukur “GO” untuk ulir laras fiting lampu dengan cincin penahan naungan E14

Pengukur “Not GO” untuk ulir laras fiting lampu dengan cincin dudukan naungan E14
