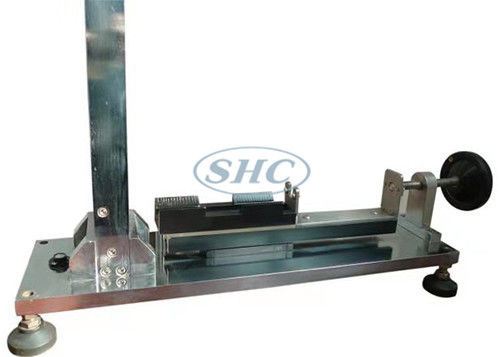

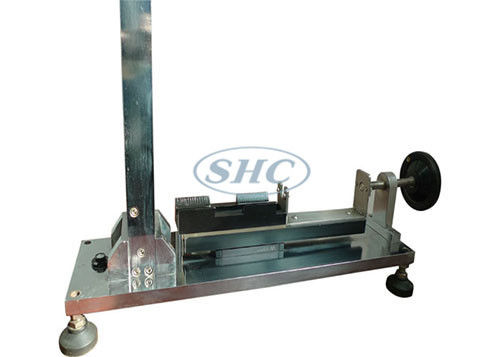

2J Impact Testing Apparatus, Spring Hammer Calibration Testing Equipment

Mesin Uji Dampak Perangkat Kalibrasi Untuk Spring Hammer

Parameter teknik:

Konfirmasi:

IEC60068-2-75

Rincian Produk:
Seperti persyaratan yang ditunjukkan dalam IEC60068-2-75, perangkat kalibrasi ini digunakan untuk menguji energi tumbukan palu pegas.

Itu adalah peralatan khusus untuk laboratorium.

Karena sulit untuk mengukur secara langsung energi yang ditawarkan palu pegas yang dikalibrasi, prinsip kalibrasi alat ini adalah dengan membandingkan energi yang dihitung dari massa pendulum dan tinggi jatuh.

Kemampuan resolusi tertinggi perangkat ini adalah 0,01J.Mekanisme pelepasan ditingkatkan dalam desain, dapat secara maksimal mengurangi getaran yang mempengaruhi pada pengujian ketika sewa palu pegas, batang pendulum dan bantalan dirgantara terbuat dari baja impor berkualitas baik, sehingga dapat meningkatkan presisi dan stabilitas perangkat. .

Kemampuan resolusi tertinggi perangkat ini adalah 0,01J.Mekanisme pelepasan ditingkatkan dalam desain, dapat secara maksimal mengurangi getaran yang mempengaruhi pada pengujian ketika sewa palu pegas, batang pendulum dan bantalan dirgantara terbuat dari baja impor berkualitas baik, sehingga dapat meningkatkan presisi dan stabilitas perangkat. .

Prosedur untuk kalibrasi palu pegas:

B.1 Prinsip kalibrasi

Prinsip prosedur kalibrasi ini adalah membandingkan energi yang disediakan oleh palu pegas, yang sulit diukur secara langsung, dengan energi pendulum, dihitung dari massa dan ketinggian jatuhnya.

B.2 Konstruksi perangkat kalibrasi

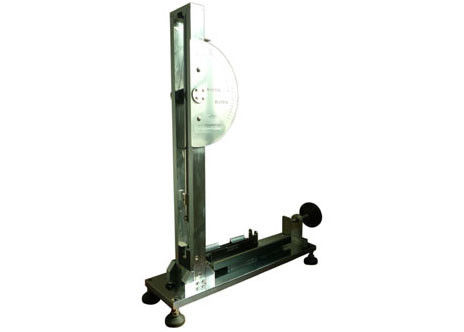

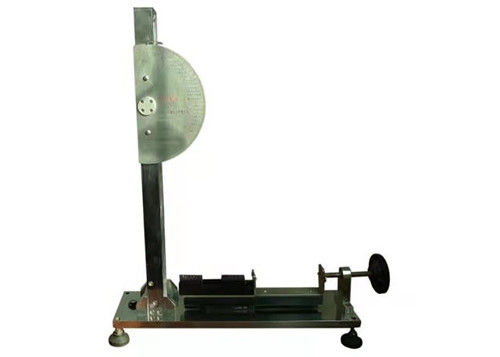

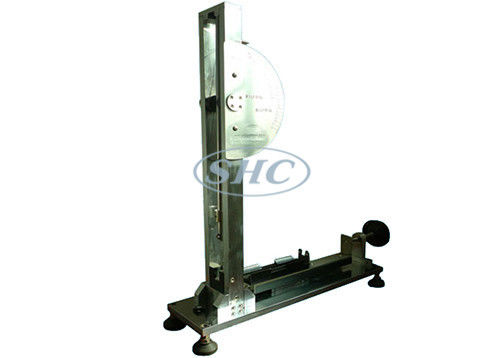

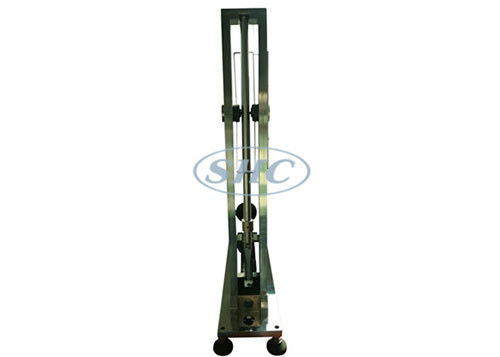

Perangkat kalibrasi yang dirakit ditunjukkan pada gambar B.1.Selain bingkai, bagian utamanya adalah bantalan “a”, penunjuk seret “b”, pendulum “c”, alas pelepas “d”, dan perangkat pelepas “e”.

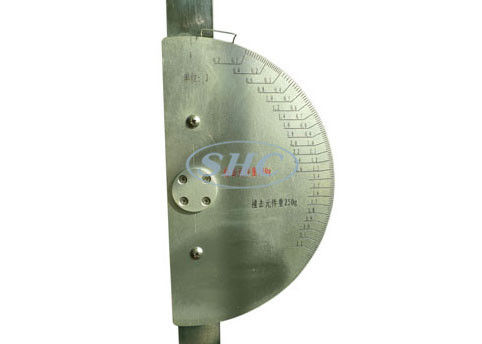

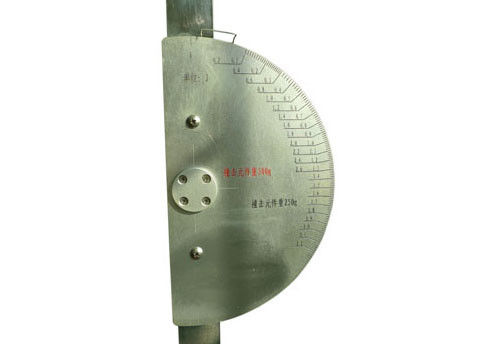

Bagian utama dari alat kalibrasi adalah pendulum “c” yang ditunjukkan pada gambar B.2.Di ujung bawah pendulum ini dipasang pegas baja dengan detail yang ditunjukkan pada gambar B.3.Pegas terbuat dari baja pegas, tidak memerlukan perawatan khusus, dan dipasang secara kaku pada bandul “c”.

Gambar B.4 menunjukkan beberapa bagian dalam skala besar

Perlu dicatat bahwa pegas ini dirancang untuk mengkalibrasi palu pegas yang memiliki karakteristik sebagaimana ditentukan dalam tabel 1 untuk nilai energi yang sama dengan atau kurang dari 1 J.Untuk kalibrasi palu pegas yang memiliki karakteristik seperti yang ditentukan untuk 2 J, pegas pendulum perangkat kalibrasi harus memiliki desain yang berbeda.

Untuk mendapatkan karakteristik gesekan yang sesuai dari penunjuk, selembar kain tenun tebal ditempatkan di antara permukaan logam bantalan, kabel piano ditekuk sedemikian rupa sehingga gaya kecil diberikan pada kain.

Karena perangkat pelepas dilepas selama kalibrasi perangkat kalibrasi, perangkat pelepas dipasang ke dasar pelepas dengan menggunakan sekrup.

B.3 Metode kalibrasi perangkat kalibrasi

Kalibrasi perangkat kalibrasi dilakukan dengan menggunakan elemen pemukul kalibrasi "g" yang diambil dari palu pegas, seperti yang ditunjukkan pada gambar B.5.Sebelum kalibrasi, perangkat pelepas dihapus dari perangkat kalibrasi.

Elemen pemukul kalibrasi digantung oleh empat benang linen "h" dari titik suspensi yang terletak pada bidang horizontal, 2000 mm di atas titik kontak antara pendulum dan elemen pemukul kalibrasi ketika yang terakhir dalam posisi diam.Elemen pemukul kalibrasi dibiarkan berayun melawan pendulum dan titik kontak dalam kondisi dinamis, titik “k”, tidak boleh lebih dari 1 mm di bawah titik kontak pada posisi diam.Titik suspensi kemudian dinaikkan dengan jarak yang sama dengan perbedaan antara kedua titik kontak.
