Baja Tahan Karat IEC 62368 Gambar V.5 Terminal Probe

IEC62368 Gambar V.1 V.2 V.3 V.4 V.5 Pengujian Pengujian Terminal Telekomunikasi

I) IEC 62368 Gambar V.1 Alat uji bersendi untuk peralatan yang mungkin dapat diakses oleh anak-anak

sesuai dengan banyak persyaratan standar

IEC 62368 Gambar V.1

UL474 Gambar 5.1

UL507 Gambar 9.2 (PA100A)

UL982 Gambar 7.1

UL1017 Gambar 2

UL1062 Fig1.2

UL1278 Gambar 8.3

UL1310 Gambar 16.2

UL60065 Fig14

dan UL60950 Fig NAF.1.

Simulator telapak tangan dan gerakan sendi terbatas mensimulasikan gerakan jari manusia.

Probe aksesibilitas UL juga disebut probe artikulasi UL atau probe jari uji bersendi.

Ini banyak digunakan dalam uji perlindungan kandang peralatan listrik.

II) IEC 62368 Gambar V.2 Alat uji bersendi untuk peralatan yang ingin diakses oleh anak-anak

Ini adalah jari uji presisi yang dibuat sesuai dengan banyak standar seperti

IEC 62368 Gambar V.2

IEC 61032 gambar 2,

IEC60950 gambar 2A,

IEC60884,

IEC60335,

UL507,

dan UL1278 gambar 8.4.

Probe ini dimaksudkan untuk memverifikasi perlindungan dasar terhadap akses ke bagian berbahaya.Ini juga digunakan untuk memverifikasi perlindungan terhadap akses dengan jari.Probe jari uji ini terdiri dari dito, jari, pangkal dan gagang berinsulasi yang meniru karakteristik tangan manusia.Ini memiliki dua sendi yang dapat digerakkan, yang dapat melengkung pada 90 °.

Dapat disesuaikan: dapat digunakan untuk uji anti-sengatan listrik bila dilengkapi dengan colokan pisang yang dapat dicolokkan dan konektor amphenol di ujung pegangan, atau digunakan untuk uji perlindungan penutup saat membuka lubang ulir M6 di ujung pegangan (terhubung dengan tarikan dan dorong dinamometer).

III) IEC62368-1 Gambar V.3-probe tumpul, Telecom Test Probe
Diperlukan oleh IEC60950 fig 2C, IEC 62368 gambar V. 3, EN, dan beberapa standar UL dan CSA untuk menguji aksesibilitas ke sirkuit TNV ​​(telekomunikasi).Pegangan dan stop face terbuat dari nilon, ujungnya terbuat dari stainless steel.

Untuk steker, jack, atau konektor, probe tumpul dari IEC62368-1 Gambar V.3 diterapkan tanpa gaya yang cukup dan dalam posisi yang memungkinkan ke

steker, jack, atau konektor.

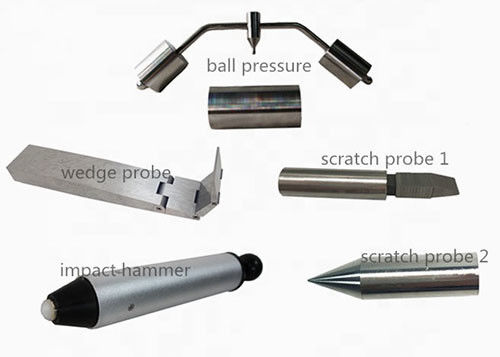

IV) IEC62368-1 Gambar V.4 Probe Wedge

IEC62368-1 Gambar V.4 Tes UL Probe Jari Bengkok Tes PA100A Tes Jari Bengkok

1, Menurut: IEC62368-1 Gambar V.4 UL507 (PA100A), UL1017 gambar 2, gambar 6.5 UL1062, UL982 gambar 7.1 dan gambar 1.2 UL474 gambar 5.1 dan gambar 14, UL60065 UL6500 gambar 14, Gambar 7.2 dan gambar 8.3 UL1278 UL1082

2, Terutama digunakan untuk pemeriksaan untuk mencegah tubuh menyentuh bagian hidup yang berbahaya, bagian pemanas atau panas, komponen mekanis, serta pemeriksaan benda asing padat ke dalam peralatan.Hal ini diperlukan untuk perlindungan terhadap uji sengatan listrik rumah tangga dan peralatan listrik sejenis

3, Ini adalah jari uji "UL", diteliti dan dirancang oleh UL dan dibutuhkan oleh sebagian besar Standar UL.Simulator telapak tangan dan gerakan sendi terbatas mensimulasikan gerakan jari manusia.Terbuat dari semua nilon.Tersedia aksesori Bell-Core. Pegangannya terbuat dari nilon.Jari itu terbuat dari stainless steel.

V) IEC62368-1 Gambar V.5 Probe terminal

Probe ini memenuhi persyaratan standar IEC62368-1 Gambar V.5 IEC61032 gambar 4 probe uji D dan IEC60529 untuk IP4 dan IEC60065.

Probe batang ini dimaksudkan untuk memverifikasi perlindungan orang terhadap akses ke bagian berbahaya.

Ini juga digunakan untuk memverifikasi perlindungan terhadap akses dengan kabel.

Dapat disesuaikan: Dapat digunakan untuk uji sengatan listrik saat dilengkapi dengan konektor amphenol.

Atau digunakan untuk uji perlindungan penutup saat membuka lubang ulir M6 di ujung pegangan (dihubungkan dengan dinamometer tarik dan dorong).

Probe yang nomor modelnya dengan "T" adalah dengan gaya.
