Standar: | IEC60061-3 | Bahan: | Cetakan baja |
---|---|---|---|
7006-142-1: | Pergi dan tidak pergi mengukur untuk topi GX53 | 7006-142D-1: | Pengukur NOT GO untuk capx GX53 |
7006-142E-1: | Pergi dan tidak pergi mengukur untuk memeriksa alur pas di tutup GX53 | 7006-142F-1: | Pengukur NOT GO untuk memeriksa jalur pas di tutup GX53 |
Tujuan: | Untuk memeriksa tutup GX53 | Tipe: | Pengukur tutup lampu |
Cahaya Tinggi: | 7006-142-1 Lamp Cap Gauge,CNAS Lamp Cap Gauge,IEC60061-3 go not go gauge |

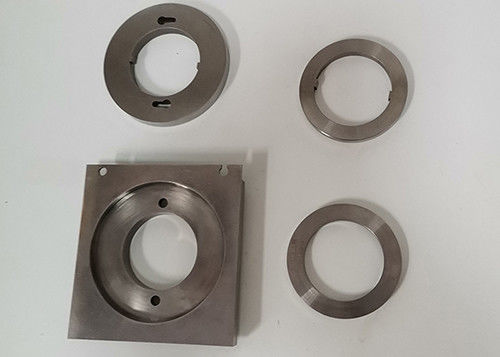

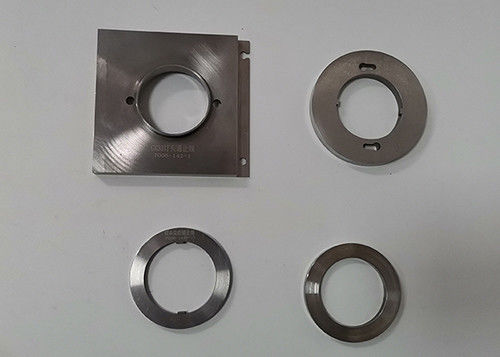

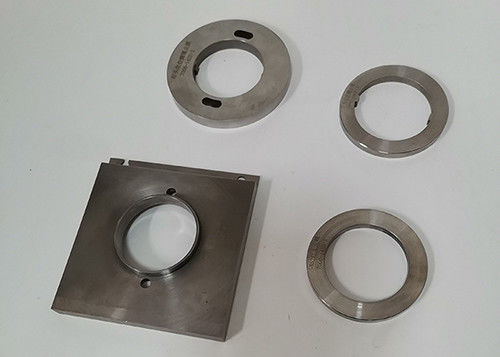

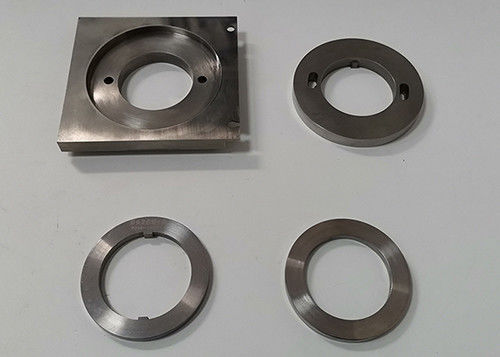

IEC60061-3 Pengukur pergi dan tidak pergi untuk memeriksa alur pasak di tutup GX53
Sesuai dengan:
IEC60968-1, IEC60061-3 GX53
7006-142-1 | Pergi dan tidak pergi mengukur untuk topi GX53 |
7006-142D-1 | Pengukur NOT GO untuk capx GX53 |
7006-142E-1 | Pergi dan tidak pergi mengukur untuk memeriksa alur pas di tutup GX53 |
7006-142F-1 | Pengukur NOT GO untuk memeriksa jalur pas di tutup GX53 |
Spesifikasi:
(I) 7006-142-1 Pergi dan tidak pergi mengukur untuk topi GX53
Tujuan:
Untuk memeriksa tutup GX53.dalam hal berikut:
-diameter dimensi pin individu A);
- perpindahan gabungan dan diameter pin (dimensi A dan D);
-panjang pin (dimensi F1);
-lebar ceruk dan diameter pin (dimensi F2 dan E);
- garis batas maksimum sehubungan dengan dimensi M, L1 dan K.
Pengujian:
Harus memungkinkan untuk memasukkan masing-masing pin tutup dari
permukaan Z ke dalam lubang a1 dan lepaskan pin di sepanjang slot.
Harus tidak mungkin memasukkan pin tutup ke dalam lubang a2.
Harus memungkinkan untuk memasukkan tutup dari permukaan Z ke dalam pengukur sampai referensi
tempat tutupnya bersentuhan dengan permukaan Y dari pengukur. Dalam posisi ini
baik pin maupun tiang tengah harus menonjol melebihi permukaan pengukur.
(II) 7006-142D-1 Pengukur NOT GO untuk capx GX53
Tujuan:
Untuk memeriksa diameter tutup minimum (dimensi L1) tutup GX53
Pengujian:
Tutup harus tidak dapat dimasukkan ke dalam pengukur.
(III) 7006-142E-1 Go and not go gauge untuk memeriksa alur pasak di tutup GX53
Tujuan:
Untuk memeriksa caps GX53-1 dalam hal berikut:
posisi alur pasak yang benar dalam kaitannya dengan pin tutup:
tinggi dan lebar minimum alur pasak (dimensi W dan X2)
untuk mencegah kemungkinan penyisipan hanya satu pin
Pengujian:
Harus memungkinkan untuk memasukkan tutup ke dalam pengukur sampai
bidang referensi tutup kontak dengan permukaan pengukur.Itu harus
maka dimungkinkan untuk mengubah tutup ke posisi kontak.
Harus tidak mungkin memasukkan hanya satu pin tutup ke dalam pengukur dan putar
pengukur ke posisi kontak.
(IV) 7006-142F-1 NOT GO gauge untuk memeriksa alur pasak di tutup GX53
Tujuan:
Untuk memeriksa lebar alur pasak minimum (dimensi X) tutup GX53
Pengujian:
Tutup harus tidak dapat dimasukkan ke dalam pengukur.
Aplikasi:
Guangzhou Shice Equipment menawarkan berbagai macam pengukur untuk memenuhi standar paling umum termasuk yang dari IEC, EN, UL, DIN, VDE, dan lainnya.Standar tersebut memerlukan pemeriksaan ukuran & definisi, dll. Pengukur ini dibuat dari baja tahan karat senior dan baja yang sesuai dengan kekerasan minimal 60 HRC dan kekasaran sesuai dengan standar yang disyaratkan.Setiap pengukur dilengkapi dengan sertifikat kalibrasi.
