Lampu Jadi Tutup Pin Bi IEC60061-3 Lamp Cap Gauge

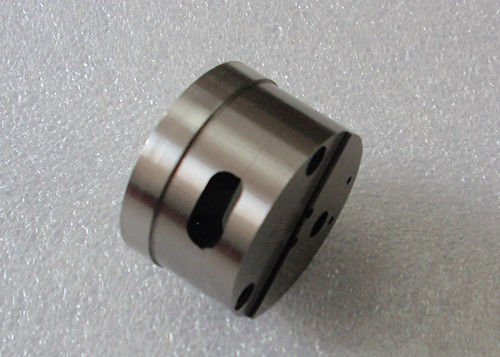

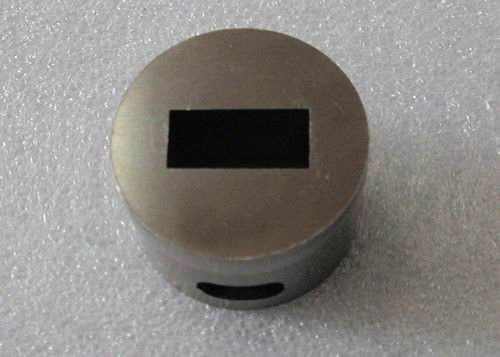

Pengukur untuk tutup bi-pin G5.3 pada lampu jadi 7006-73-1

7006-73-1

Pengukur untuk tutup bi-pin G5.3 pada lampu jadi 7006-73-1

Tujuan:

Untuk memeriksa tutup G5.3 yang ditunjukkan pada lembar 7004-73 dalam hal berikut:
- perpindahan gabungan dan diameter pin (dimensi D dan E) sehubungan dengan
bagian horizontal maksimum (dimensi A maks. dan B maks.) tutup;
-tinggi minimum cangkang (dimensi C min.);
-diameter pin individu (dimensi E);
-panjang pin (dimensi F).

Pengujian:

-Harus memungkinkan untuk memasukkan tutup ke dalam pengukur dengan pin masuk pada permukaan Z sampai
kaki pendukung cangkang bersentuhan dengan permukaan Z.
Dalam posisi ini, ujung pin harus co-planar dengan atau proyek di luar permukaan X tetapi harus
tidak memproyeksikan di luar permukaan W.
Selain itu, tepi atas cangkang harus co-planar dengan atau berada di luar permukaan Y.
-Dalam melakukan pemeriksaan ini gaya yang digunakan tidak boleh melebihi 5N.
-Ini harus memungkinkan untuk memasukkan masing-masing pin tutup ke dalam lubang e2 sampai tingkat
kaki pendukung bertepatan dengan permukaan W.
-Itu tidak mungkin untuk memasukkan masing-masing pin ke dalam lubang e1.

Sesuai dengan:

IEC60061-3 G5.3 7006-73-1

Aplikasi:

Guangzhou Shice Equipment menawarkan berbagai macam pengukur untuk memenuhi standar paling umum

termasuk yang dari IEC, EN, UL, GB, DIN, VDE, dan lainnya.Standar tersebut membutuhkan

pemeriksaan ukuran & definisi, dll. Pengukur ini dibuat dari baja tahan karat senior

dan baja yang sesuai dengan kekerasan minimal 60 HRC dan kekasaran menurut

standar membutuhkan.Setiap pengukur dilengkapi dengan sertifikat kalibrasi.
