Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Standar: | IEC60245-1 Gambar 1 | Kecepatan pengujian: | 0,33 m / S |
|---|---|---|---|
| Muat saat ini: | 0,5-25A, dapat disesuaikan | LOAD VOLTAGE: | Tegangan saluran-ke-saluran 10-400V dapat disesuaikan |
| Jarak pengujian: | 1000 ± 20mm | Core yang cocok: | 2-18 |
| Area penampang nominal: | 0,2-4mm2 | Diameter katrol: | 60, 80, 120, 160, 200mm |
| Cahaya Tinggi: | IEC60245-1 Alat Uji Kabel,Alat Uji Kabel 25A,uji pelenturan 400V |
||

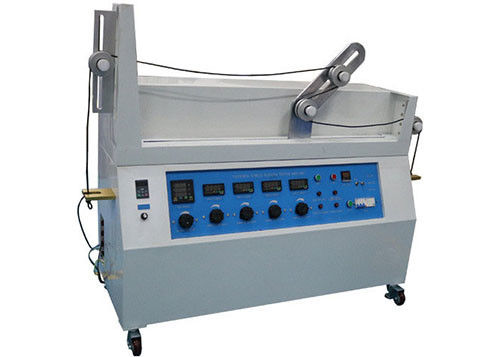

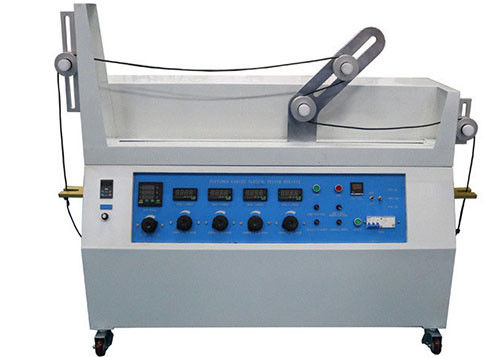

IEC60245-1 Gambar 1 Uji Melenturkan Untuk Kecepatan Kabel Fleksibel 0.33M / S
Standar:
IEC60245-1 Kabel berinsulasi karet Tegangan terukur hingga dan termasuk 450/750 V-Bagian 1: Persyaratan umum klausul 5.6.3.1, IEC60245-2 Kabel berinsulasi karet Tegangan terukur hingga dan termasuk 450/750 V-Bagian 2: Uji metode klausul 3.1 Gambar 1, IEC60065-1 klausul 16.3 b
Parameter:
| Sumber Daya listrik | 220V / 50 HZ |
| Beban Saat Ini | 0,5-25A, dapat disesuaikan |
| Tegangan Beban | Tegangan saluran-ke-saluran 10-400V dapat disesuaikan |
| Kecepatan pengujian | 0,33 m / dtk |
| Jarak pengujian | 1000 ± 20mm |
| Inti yang cocok | 2-18 |
| Luas penampang nominal | 0,2-4mm2 |
| Diameter katrol | 60, 80, 120, 160, 200mm |
| Anak timbangan uji | 2 * 0,5kg dengan kait, 2 * 0,5kg dengan lubang, 6 * 1kg dengan lubang, 2 * 6kg dengan kait |
Aplikasi:
Ini digunakan untuk memeriksa kekuatan mekanik kabel fleksibel yang sudah selesai.Pengujian ini tidak berlaku untuk kabel fleksibel dengan inti dengan luas penampang nominal lebih besar dari 4mm2, atau kabel yang memiliki lebih dari 18 inti yang diletakkan di lebih dari dua lapisan konsentris.
Fitur:
Alat uji dapat memenuhi persyaratan uji standar standar domestik dan internasional, dapat digunakan secara luas.Ini memiliki meter digital presisi, dengan demikian, secara akurat dapat mengukur tegangan arus yang lebih kecil atau lebih besar.Metode penggantian katrol sederhana dan nyaman.Alat uji mengadopsi mekanisme penggerak rantai, kinerjanya stabil dan kebisingan jarang terjadi.
Deskripsi standar:

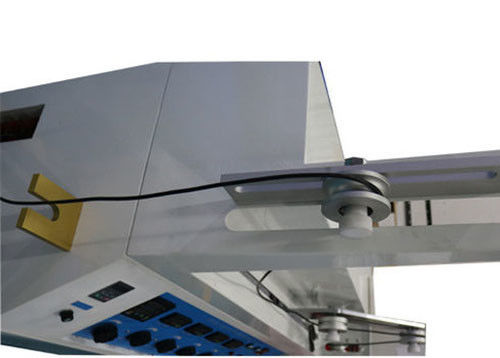

Pengujian ini harus dilakukan dengan menggunakan peralatan yang ditunjukkan pada gambar 1. Peralatan ini terdiri dari pembawa C, sistem penggerak untuk pembawa dan empat katrol untuk setiap sampel kabel yang akan diuji.Pembawa C mendukung dua katrol A dan B, yang memiliki diameter yang sama.Dua katrol tetap, pada kedua ujung peralatan, mungkin memiliki diameter yang berbeda dari katrol A dan B, tetapi keempat katrol harus diatur sedemikian rupa sehingga sampel horizontal di antara keduanya.Pengangkut membuat siklus (gerakan maju dan mundur) pada jarak 1 m dengan kecepatan konstan sekitar 0,33m / s antara setiap pembalikan arah gerakan.

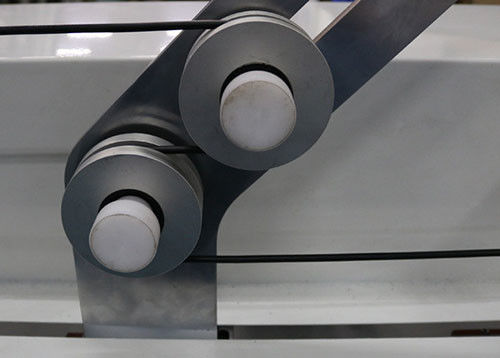

Katrol harus terbuat dari logam dan memiliki alur berbentuk setengah lingkaran untuk kabel bundar dan alur datar untuk kabel pipih.Klem penahan D harus dipasang sedemikian sehingga tarikan selalu diterapkan oleh beban dari mana pembawa bergerak menjauh.Jarak dari satu klem penahan ke penyangga, sementara penjepit lainnya bertumpu pada penyangga, harus maksimal 5 cm.
Sistem penggerak harus sedemikian rupa sehingga pembawa berputar dengan mulus dan tanpa sentakan ketika berputar dari satu arah ke arah lain.
