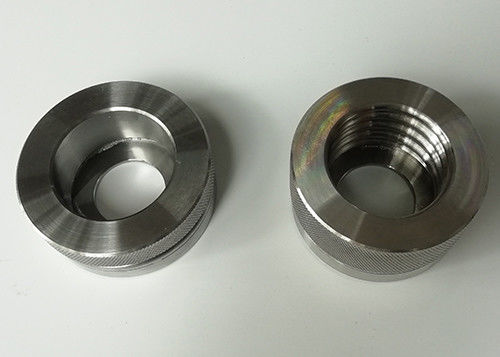

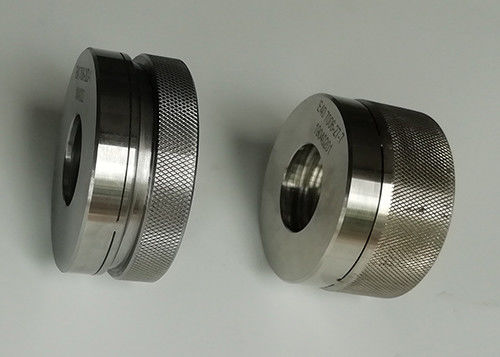

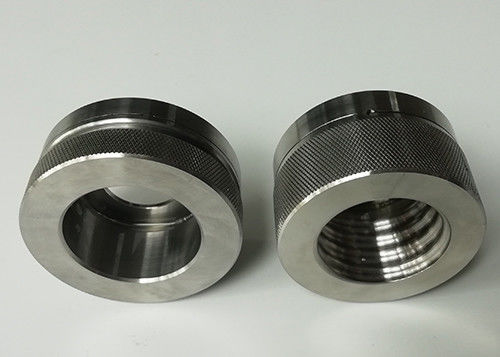

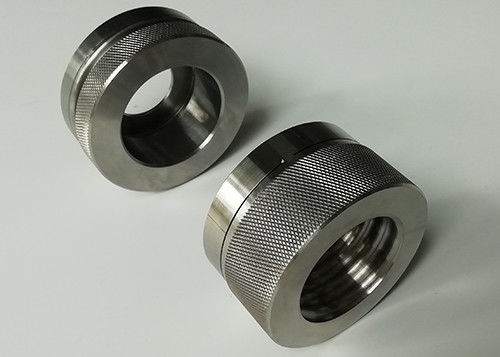

E40 Go Gauge Dan No Go Gauge Lamp Cap Gauge

Pengukur tutup lampu E40, pengukur IEC60061-3, pengukur go no go, go no go gauge

E40 Cap Gauge IEC60061-3 On Finished Lamps E pengukur ulir ulir

E40 Daftar pengukur tutup lampu:

Tujuan dan Pengujian:

(1) 7006-27-7

Pengukur “GO” untuk tutup pada lampu jadi

TUJUAN:

Untuk memeriksa dimensi maksimum ulir sekrup dan dimensi T1 minimum tutup E40 pada lampu jadi

PENGUJIAN:

Ketika tutup pada lampu jadi telah disekrup ke dalam pengukur sejauh mungkin, kontak tengah harus co-planar dengan, atau memproyeksikan di luar, permukaan X

(2) 7006-28D-1

Pengukur “NOT GO” untuk tutup pada lampu jadi

TUJUAN:

Untuk memeriksa diameter luar (utama) minimum ulir sekrup, dimensi d, tutup E40 pada lampu jadi

PENGUJIAN:

a) Ketika pengukur ditempatkan di atas ulir tutup pada lampu jadi, tutup yang dipegang paling atas, kontak tengah tidak boleh menonjol di luar permukaan X

b) Hanya berat alat ukur itu sendiri yang harus digunakan dalam pengujian.

(3) 7006-52-1

Pengukur untuk lampu jadi yang dilengkapi dengan tutup E40 untuk pengujian pembuatan kontak

TUJUAN:

Untuk memeriksa dimensi lampu untuk pembuatan contac di pemegang IEC

PENGUJIAN:

Bentuk lampu yang berkaitan dengan kesesuaian pada fiting lampu dianggap benar, jika lampu dapat didorong ke dalam pengukur hingga bidang W mencapai bidang V atau memproyeksikan di luarnya.

(4) 7006-53-1

Pengukur untuk lampu jadi yang dilengkapi dengan tutup E40 untuk menguji perlindungan terhadap kontak yang tidak disengaja

TUJUAN:

Untuk memeriksa perlindungan terhadap kontak yang tidak disengaja

PENGUJIAN:

Bentuk lampu yang berkaitan dengan perlindungan terhadap kontak yang tidak disengaja diasumsikan benar jika sampel uji didorong sejauh mungkin ke dalam pengukur, denah W tidak menonjol melebihi rencana V

Konfirmasi:

IEC60061-3
