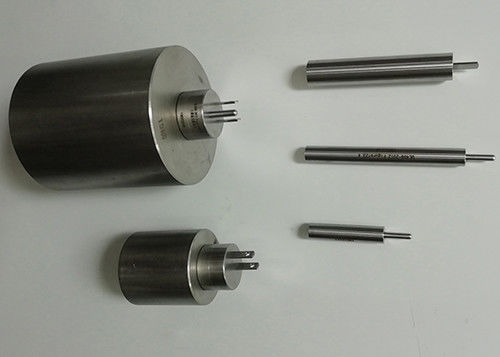

UL498 Plug And Socket Mengukur Gauge Untuk Retensi Blades Test

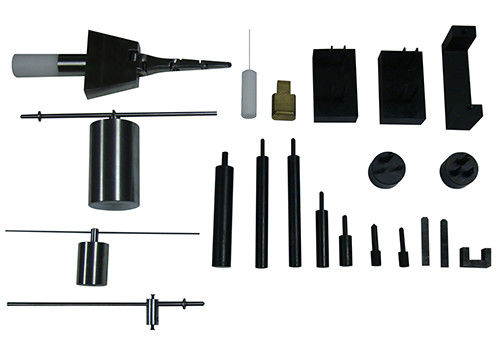

Daftar pengukur:
TIDAK. | Nama Produk | Gambar Standar | Model |
|---|
Versi lama | Versi baru |
|---|
| 1 | Mengartikulasikan probe dengan web stop | Gambar 9.1 | Gambar 9.1 | U8-F91 |
| 2 | Menyelidiki | Gambar 10.1 | Gambar 10.1 | U8-F101 |
| 3 | Probe datar | Gambar 31.1 | Gambar 31.1 | U8-F311 |
| 4 | Steker referensi | Gambar 69.1 | Gambar 73.1 | U8-F691 |
| 5 | Alat uji tipikal | Gambar 69.2 | Gambar 73.2 | U8-F692 |
| 6 | Bilah uji penyisipan yang tidak tepat | Gambar 94.1 | Gambar 98.1 | U8-F941 |
| 7 | Steker uji | Gambar 105.1 | Gambar 109.1 | U8-F1051 |
| 8 | Pisau uji | Gambar 105.2 | Gambar 109.2 | U8-F1052 |
| 9 | Perlengkapan uji wadah | Gambar 118.1 | Gambar 122.1 | U8-F1181 |
| 10 | Alat dorong | Gambar 118.3 | Gambar 122.3 | U8-F1183 |
| 11 | Jembatan | Gambar 118.5 | Gambar 122.5 | U8-F1185 |
| 12 | Pin uji A | Gambar 119.1 | Gambar 123.1 | U8-F1191 |
| 13 | Pin uji B | Gambar 119.2 | Gambar 123.2 | U8-F1192 |
| 14 | 57g pin ground | Gambar 119.3 | Gambar 123.3 | U8- F1193 |
| 15 | 113g pin arde | Gambar 119.4 | Gambar 123.4 | U8- F1194 |
| 16 | Pin uji 14AWG | Gambar 129.2 | Gambar 133.2 | U8-F1292 |
| 17 | Probe uji kecil | Gambar 132.1 | Gambar 136.1 | U8-F1321 |
| 18 | Perlengkapan untuk uji keamanan perakitan | Gambar 144.2 | Gambar 165.2 | U8-F1442 |
| 19 | Pin grounding standar | Gambar SD 5.1 | Gambar SD 5.1 | U8-SD51 |
| 20 | Pin grounding standar | Gambar SD 13.1 | Gambar SD 13.1 | U8-SD131 |
| 21 | Pin grounding kebesaran | Gambar SD 13.2 | Gambar SD 13.2 | U8-SD132 |
UL498-2012 Gambar 109.1 1
UL498-2012 Gambar 109.1 1
UL498-2012 Gambar 109.2 1
UL498-2012 Gambar 123.3 1
UL498-2012 Gambar 123.4 1
109 Tes Retensi Pisau
109.1 Wadah siram atau mandiri yang memiliki konfigurasi 5-15R, 5-20R, 6-15R, atau 6-20R harus
menjadi sasaran uji retensi bilah yang dijelaskan dalam Bagian ini.
Pengecualian: Wadah yang memiliki konfigurasi 1-15R, 5-15R, 5-20R, 6-15R, atau 6-20R dan bukan dari
tipe siram atau mandiri mungkin akan dikenakan Uji Retensi Colokan, Bagian 114.
109.1 direvisi 16 November 2012
109.2 Wadah yang memiliki tab pemutus, jika disediakan, dipindahkan dari satu terminal yang tidak teridentifikasi
untuk dikenakan sepuluh siklus pengkondisian penyisipan manual dan penarikan pengukur standar, lihat
Gambar 109.1.Masing-masing dari enam perangkat akan diuji.Alat ukur tersebut harus dikonfigurasikan seperti yang dijelaskan pada Tabel 109.1.
Gaya yang diterapkan untuk memasukkan pengukur untuk salah satu siklus pengkondisian tidak boleh melebihi 40 lbf (178 N).
Pengukur harus memiliki dimensi yang ditunjukkan pada Gambar 109.1 tetapi tidak memiliki lubang di ujung luarnya
dari bilahnya.
Gambar 109.1 Alat ukur uji
CATATAN
1) Pisau harus terbuat dari baja perkakas, Rockwell Hardness C58 sampai C60.
2) Semua tepi tajam harus dihilangkan dengan radius 0,016 hingga 0,020 inci.Ujung semua bilah datar miring seperti yang ditunjukkan di akhir
detail pisau.
3) Permukaan bilah tidak boleh melebihi penggilingan akhir 32 mikro inci dalam arah tegak lurus sumbu utama.Selesai
ditentukan secara visual menggunakan metode komparatif dan perbesaran optik 10 X.
4) Semua posisi lubang blade terletak di garis tengah blade.
5) R menunjukkan radius.Semua dimensi dalam inci.
6) Posisi bilah datar harus dimodifikasi agar sesuai dengan konfigurasi 5-20 dan 6-20.
Tabel 109.1 Konfigurasi pengukur pengujian untuk pengkondisian
Perangkat yang diuji Pengukur pengujian Jumlah perangkat yang diuji
5-15R 5-15P 6
5-20R 5-15P 3
5-20P 3
6-15R 6-15P 6
6-20R 6-15P 3
6-20P 3
109.3 Pengukur standar harus dikonfigurasi seperti yang ditunjukkan pada Tabel 109.2 dengan menggunakan bilah garis tanpa
lubang dan dengan bilah grounding dilepas.Pengukur tersebut kemudian dimasukkan ke dalam wadah dan a
statis 3 lbf (13,3 N) (termasuk berat pengukur), yang cenderung melepaskan pengukur dari
wadah, harus diterapkan selama 1 menit ke arah normal ke bidang muka
wadah.Perpindahan pengukur tidak boleh lebih dari 0,079 inci (2 mm).
Tabel 109.2
Konfigurasi pengukur pengujian untuk pengujian retensi
Perangkat yang diuji Pengukur pengujian Jumlah perangkat yang diuji
5-15R 1-15P atau 5-15Pa 6
5-20R 1-15P atau 5-15Pa 3
5-20Pa 3
6-15R 2-15P atau 6-15Pa 6
6-20R 2-15P atau 6-15Pa 3
2-20P atau 6-20Pa 3
Pengukur uji yang pisau pengardeannya telah dilepas.
109.4 Pengukur standar harus dikonfigurasi seperti yang ditunjukkan pada Tabel 109.3 dengan menggunakan bilah garis berlubang
pada akhirnya dan dengan pisau pembumian di tempatnya.Pengukur tersebut kemudian dimasukkan ke dalam wadah dan
suatu gaya yang diterapkan dalam arah normal pada bidang muka wadah yang cenderung menghilangkan
mengukur.Gaya statis yang diperlukan untuk menarik pengukur harus tidak melebihi 15 lbf (67 N) (termasuk berat
dari pengukur).
109.2.Setiap kontak garis harus mampu menahan selama 1 menit statis 0,5 lbf (2,2 N) diterapkan
bilah uji dalam arah normal ke bidang muka spesimen dan dalam arah yang cenderung
untuk melepaskan bilah uji, saat bilah uji dimasukkan sepenuhnya ke dalam bukaan kontak.Tidak akan ada
perpindahan bilah uji lebih dari 0,079 inci (2 mm).

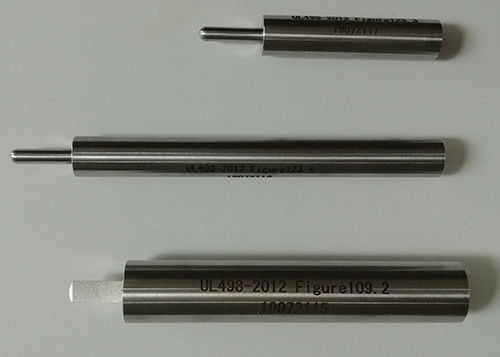

Gambar 123.3
2 oz (57 g) pin arde
Bahan: Pin-Steel, Rockwell Hardness C58 hingga C60.
Gagang - baja canai dingin
CATATAN
1) Pin arde harus dikencangkan untuk menangani dengan cara yang kaku.
2) Panjang tidak ditentukan.Berat alat total 2 oz (57 g).
3) Sumbu sudu dan sumbu pegangan, harus memiliki kombinasi konsentrisitas dan keselarasan sumbu maksimum 0,006 pada ujung pin.
4) Permukaan bilah tidak boleh melebihi penggilingan akhir 32 mikro inci dalam arah tegak lurus dengan sumbu utama.
Selesai ditentukan secara visual menggunakan metode komparatif dan perbesaran optik 10 X.
Gambar 123.4
4 oz (113 g) pin arde
Bahan: Pin-Steel, Rockwell Hardness C58 hingga C60.
Gagang - baja canai dingin
CATATAN
1) Pin arde harus dikencangkan untuk menangani dengan cara yang kaku.
2) Panjang tidak ditentukan.Berat alat total 4 oz (113 g).
3) Sumbu sudu dan sumbu pegangan, harus memiliki kombinasi konsentrisitas dan keselarasan sumbu maksimum 0,006 pada ujung pin.
4) Permukaan bilah tidak boleh melebihi penggilingan akhir 32 mikro inci dalam arah tegak lurus dengan sumbu utama.
Selesai ditentukan secara visual menggunakan metode komparatif dan perbesaran optik 10 X.
Aplikasi:

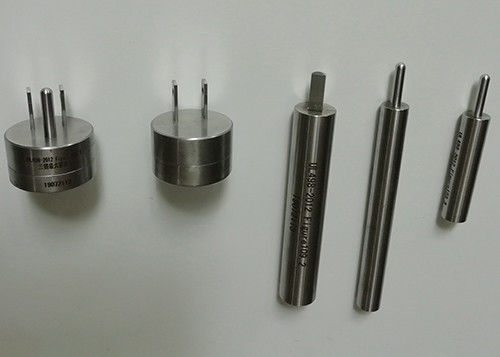

Peralatan Shice menawarkan berbagai macam pengukur untuk memenuhi standar paling umum termasuk yang dari IEC, EN, UL, DIN, VDE, dan lainnya.Standar tersebut memerlukan pemeriksaan ukuran & definisi, dll. Pengukur ini dibuat dari baja tahan karat senior dan baja yang sesuai dengan kekerasan minimal 52-58 HRC dan kekasaran sesuai dengan standar yang disyaratkan.Setiap pengukur dilengkapi dengan sertifikat kalibrasi.
Sesuai dengan:
UL498
