BS1363 Gambar 9 Plug Socket Tester Lengan Isolasi Alat Uji Abrasi

IEC60884 Gambar 28 Peralatan untuk uji abrasi pada selongsong isolasi pin steker

Rincian Produk:

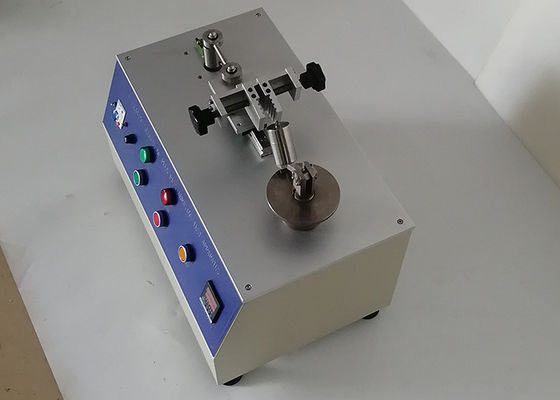

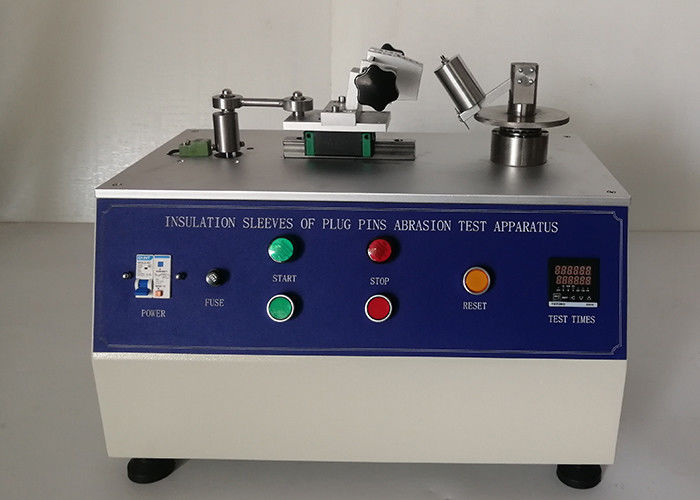

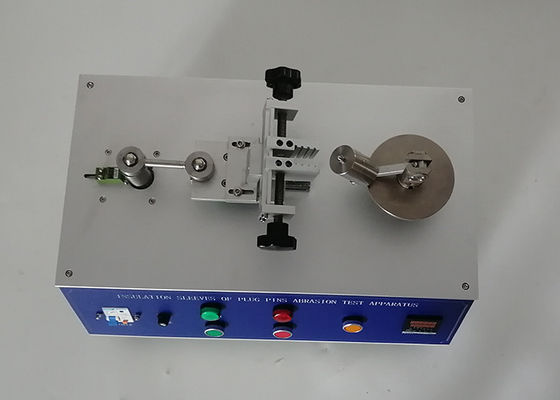

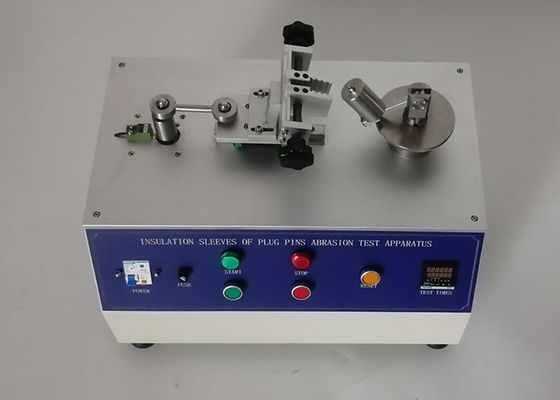

Aparatus uji dirancang dan diproduksi sesuai dengan persyaratan standar IEC60884 Gambar28.

Hal ini digunakan untuk menguji ketahanan abrasi dari isolasi bushing baut.

Perangkat ini terdiri dari balok yang ditempatkan secara horizontal, yang diputar di sekitar titik pusatnya.Seutas kawat baja pendek, berdiameter 1 mm dan ditekuk membentuk huruf U, alas U lurus, diikat kuat pada kedua ujungnya pada salah satu ujung balok, sehingga bagian lurus menonjol di bawah balok dan sejajar dengan sumbu poros balok.

Steker dipegang oleh klem yang sesuai dalam posisi sedemikian rupa sehingga bagian lurus dari kawat baja bertumpu pada pin steker, tegak lurus terhadapnya.

Pin miring ke bawah pada sudut 10 ° terhadap horizontal.Balok dibebani sehingga kawat memberikan gaya sebesar 4 N pada pin.

Steker digerakkan ke belakang dan ke depan dalam arah horizontal pada bidang sumbu balok, sehingga kawat bergesekan di sepanjang pin.Panjang pin yang terabrasi adalah kira-kira 9 mm, dimana kira-kira 7 mm berada di atas selongsong insulasi.

Jumlah gerakan adalah 20.000 (10.000 di setiap arah) dan kecepatan operasi adalah 30 gerakan per menit.Pengujian dilakukan pada satu pin dari setiap spesimen.

Setelah pengujian, pin harus menunjukkan tidak ada kerusakan yang dapat mempengaruhi keselamatan atau mengganggu penggunaan tusuk kontak lebih lanjut, khususnya, selongsong insulasi tidak boleh bocor atau robek.

Parameter teknik:

CATATAN: PANEL BISA DALAM BAHASA INGGRIS

Standar:
