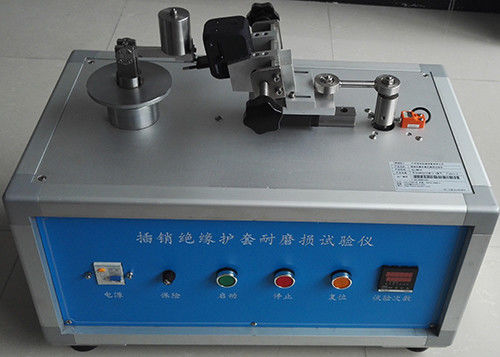

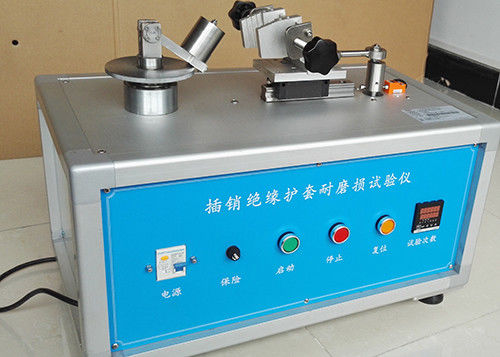

IEC60884 Fig28 Plug Socket Tester Alat Uji Abrasi Lengan Isolasi

IEC60884 Gambar 28 Peralatan untuk uji abrasi pada selongsong isolasi pin tusuk kontak

Rincian Produk:

Peralatan uji dirancang dan diproduksi sesuai dengan persyaratan standar IEC60884 Gambar28.

Ini digunakan untuk menguji ketahanan abrasi dari busing isolasi dari baut.

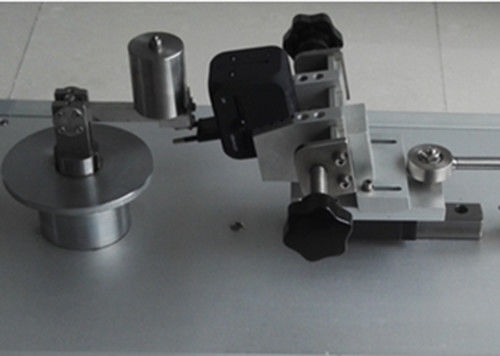

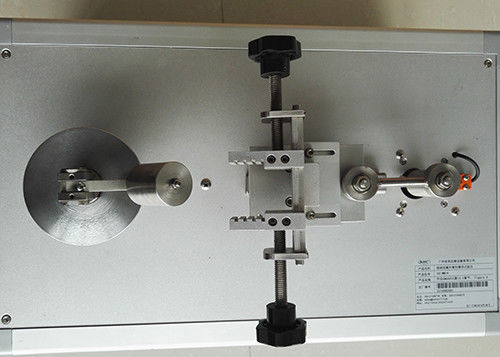

Perangkat ini terdiri dari balok yang ditempatkan secara horizontal, yang diputar di sekitar titik tengahnya.Kawat baja panjang pendek, diameter 1 mm dan ditekuk membentuk U, alas U lurus, dipasang dengan kokoh, di kedua ujungnya, ke salah satu ujung balok, sehingga bagian lurus menonjol di bawah balok. balok dan sejajar dengan sumbu poros balok.

Steker dipegang oleh penjepit yang sesuai sedemikian rupa sehingga bagian lurus dari kawat baja bertumpu pada pin steker, tegak lurus terhadapnya.

Pin miring ke bawah pada sudut 10 ° ke arah horizontal.Balok dibebani sehingga kawat memberikan gaya 4 N pada pin.

Steker digerakkan ke belakang dan ke depan dalam arah horizontal pada bidang sumbu balok, sehingga kawat bergesekan di sepanjang pin.Panjang pin yang terkelupas kira-kira 9 mm, yang kira-kira 7 mm di atas selongsong insulasi.

Jumlah gerakan 20.000 (10.000 di setiap arah) dan kecepatan operasi adalah 30 gerakan per menit.Pengujian dilakukan pada satu pin pada setiap spesimen.

Setelah pengujian, pin harus tidak menunjukkan kerusakan yang dapat mempengaruhi keselamatan atau mengganggu penggunaan tusuk kontak selanjutnya, khususnya, selongsong insulasi tidak boleh bocor atau robek.

Parameter teknik:

CATATAN: PANNEL DAPAT DALAM BAHASA INGGRIS

Standar:
