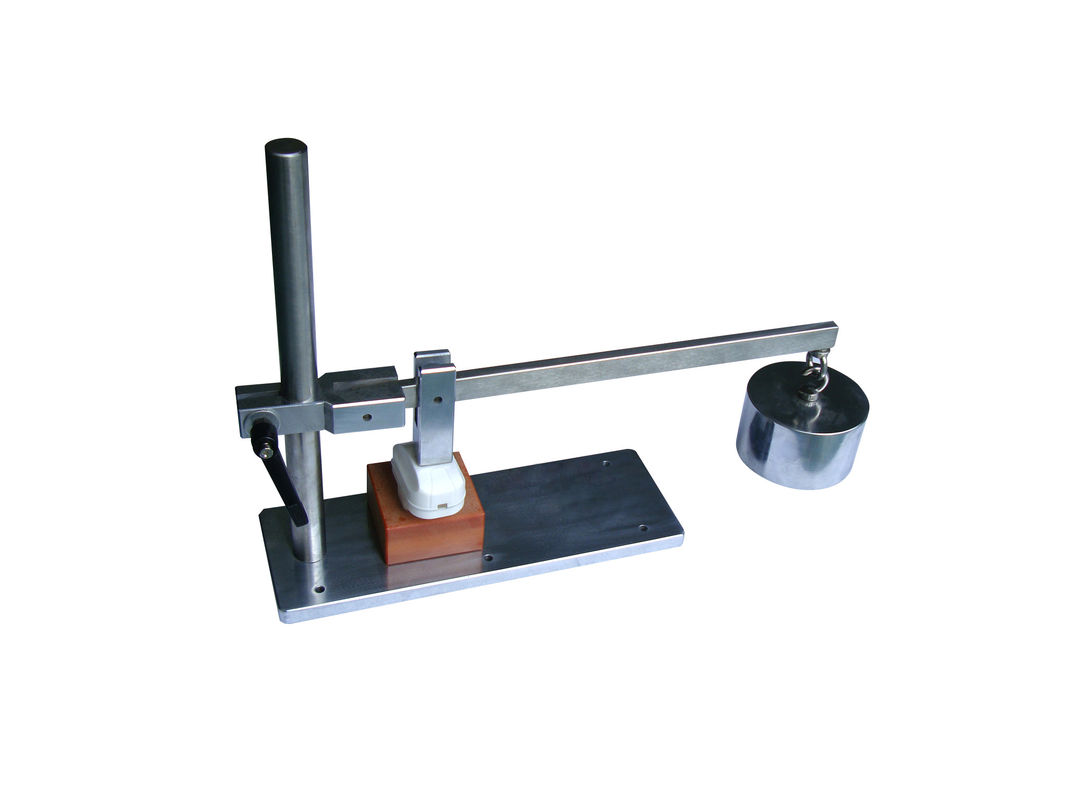

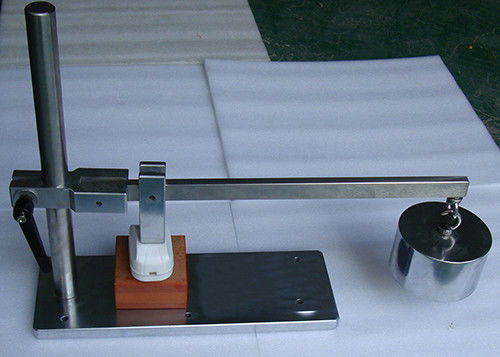

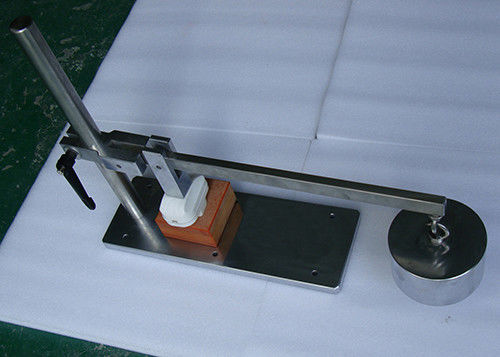

Alat Uji Kekuatan Mekanik Penutup Tangguh

Peralatan Untuk Uji Kekuatan Mekanik Pada Penutup Resilien Fig2 BS1363

Parameter teknik:

Perkenalan produk:

Perangkat sesuai dengan BS1363-1: 2018 klausul 9, gambar 2.

Permukaan kotak kontak eksternal yang dapat diakses dengan karet harus dirancang dan dikonstruksi sedemikian rupa sehingga ketika dirakit dan dikabelkan seperti dalam penggunaan normal, tidak ada risiko bahwa, sebagai akibat dari tekanan yang tidak semestinya, bagian aktif dapat menembus permukaan luar yang dapat disentuh atau menjadi dibuang begitu saja. untuk mengurangi rambat dan jarak bebas di bawah yang diberikan dalam klausul 8.

Desain peralatan harus sedemikian rupa sehingga gaya stabil 230-240N dapat diterapkan ke tempat-tempat di mana terdapat kemungkinan kegagalan, gaya yang diterapkan melalui blok tekanan uji logam.

Setiap sampel harus dikenakan gaya di setiap tempat yang dipilih secara bergantian.Selama setiap penerapan gaya, tegangan uji 2 000 V ± 60 V 50 Hz dari bentuk gelombang sinusoidal pada dasarnya diterapkan selama 60-65 detik antara semua bagian aktif yang diikat bersama dan blok tekanan uji logam.

Selama pengujian tidak ada flashover atau kerusakan akan terjadi.Plug Socket Tester

Setelah pengujian, tidak mungkin menyentuh bagian aktif dengan pengujian 11 dari BS EN 61032: 1998 yang diterapkan dengan gaya 28-30N.

Untuk lebih jelasnya, Silakan merujuk ke standar yang relevan.

9 Aksesibilitas komponen aktif

9.1 Bagian aktif dari tusuk-kontak tidak dapat diakses jika tusuk-tusuk dihubungkan dengan kabel seperti pada penggunaan normal dan secara penuh

keterlibatan dalam stopkontak yang sesuai.

9.1.1 Kesesuaian harus diperiksa dengan aplikasi probe uji 12 dari BS EN 61032: 1998 yang diterapkan dengan a

gaya N dengan tusuk kontak yang dapat dikawat ulang yang dilengkapi dengan kabel fleksibel 2 inti seperti yang diberikan dalam Tabel 24 dari BS 6500: 2000

dan colokan yang tidak dapat dikabelkan ulang sebagaimana disediakan.

9.2 Sumbat harus dirancang dan dikonstruksi sedemikian rupa untuk melindungi pengguna dari kontak yang tidak disengaja dengan arus listrik

bagian selama penyisipan atau penarikan busi.

9.2.1 Kepatuhan harus dibuktikan dengan memenuhi persyaratan dimensi dan pengukuran ini

Bagian dari BS 1363.

9.3 Penutup tusuk-kontak yang lentur harus dirancang dan dikonstruksi sedemikian sehingga jika dirakit dan dikabelkan seperti pada

penggunaan normal, tidak ada risiko bahwa, akibat tekanan yang tidak semestinya, komponen aktif dapat menembus penutup atau

dibuang sedemikian rupa untuk mengurangi jarak rambat dan jarak bebas di bawah yang diberikan dalam Ayat 8.

9.3.1 Kesesuaian harus diperiksa dengan pengujian berikut (contoh peralatan yang sesuai ditunjukkan

pada Gambar 2).

Desain peralatan harus sedemikian rupa sehingga gaya stabil 240 N dapat diterapkan ke tempat-tempat tersebut

jika ada kemungkinan kegagalan, gaya yang diterapkan melalui blok tekanan uji logam sebagai

ditunjukkan pada Gambar 2.

Setiap sampel harus dikenakan gaya di setiap tempat yang dipilih secara bergantian.Selama setiap penerapan kekuatan,

tegangan uji 2 000 V ± 60 V 50 Hz pada dasarnya bentuk gelombang sinusoidal diterapkan untuk s antara semua

bagian aktif diikat bersama dan blok tekanan uji yang dibumikan.

Selama pengujian tidak ada flashover atau kerusakan akan terjadi.

Setelah pengujian, tidak mungkin menyentuh bagian aktif dengan pengujian 11 dari BS EN 61032: 1998 yang diterapkan dengan a

kekuatan N.

9.4 Jika tusuk kontak disuplai dilengkapi dengan kabel senur fleksibel, ujung bebas dari rakitan tersebut harus dipasang

dikemas dalam bahan isolasi.

CATATAN Ini tidak berlaku untuk rakitan yang dipasok ke pabrikan peralatan untuk digabungkan ke dalam peralatan mereka.

9.4.1 Kesesuaian harus diperiksa dengan inspeksi.
