IEC60884 Plug Socket Tester Alat Uji Keseimbangan Torsi

IEC60065 Gambar 11 Alat Uji Keseimbangan Torsi Outlet Soket

Parameter teknik:

Informasi produk:

Penguji torsi steker sesuai dengan standar IEC60065 gambar 11.

Ini digunakan untuk memeriksa apakah tekanan mekanis yang terjadi ketika Peralatan Plug-in Langsung dengan pin steker yang biasanya dimasukkan ke dalam soket berada dalam kisaran yang diperlukan.

Gawai yang dilengkapi dengan pin yang dimaksudkan untuk dimasukkan ke kotak kontak tetap harus tidak menimbulkan tegangan yang tidak semestinya pada kotak kontak ini.
Lengan penyeimbang dari alat uji berputar pada sumbu horizontal melalui garis tengah dari tabung kontak dari kotak kontak pada jarak 8 mm di belakang permukaan pengikatan kotak kontak.
Dengan perangkat tidak dalam pengaktifan, lengan penyeimbang berada dalam ekuilibrium, permukaan pengikatan stopkontak berada pada posisi vertikal.
Setelah perangkat diaktifkan, torsi yang akan diterapkan ke stopkontak untuk mempertahankan permukaan pengikatannya pada bidang vertikal ditentukan oleh posisi beban pada lengan penyeimbang.

Torsi tidak boleh melebihi 0,25 Nm.

Struktur

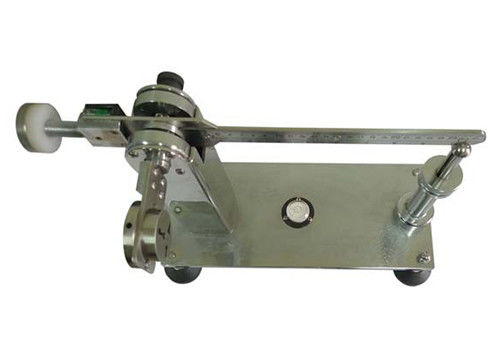

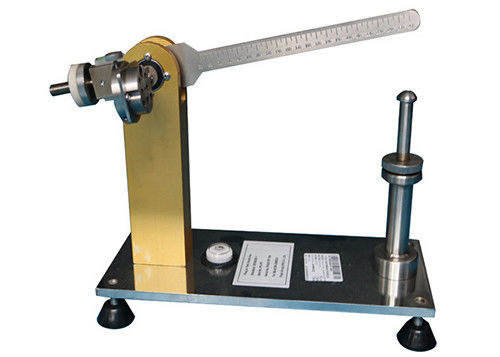

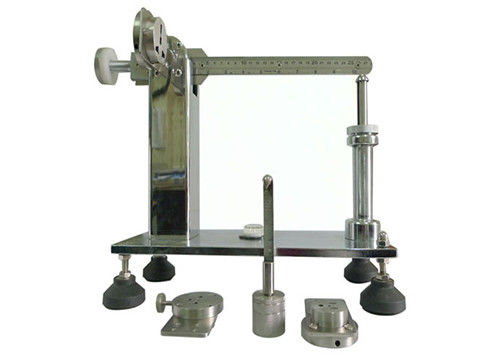

1 - keseimbangan berat

2 - mengukur gelembung

3 - gelembung tingkat

4 - mengukur berat

5 - sekrup pengatur ketinggian

6 - batang pendukung

Langkah-langkah pengujian

1. Letakkan perangkat di atas tabel level, dan sesuaikan perangkat menjadi horizontal.
2. Gantung 4 - mengukur berat pada lengan keseimbangan, dan sesuaikan 5 - sekrup pengatur ketinggian, buat lengan keseimbangan di horizontal. Saat lengan keseimbangan di horizontal, gelembung udara 2 - gelembung tingkat di posisi tengah.

3. Hapus 4 - mengukur berat, sesuaikan 1 - keseimbangan berat posisi, jaga keseimbangan lengan dalam posisi horizontal.Dan buat lengan keseimbangan menjaga jarak sekitar 1mm ke6 - batang pendukung.

4. Pasang sampel uji pada perangkat, kencangkan sekrupnya.Sekarang penyeimbangnya naik.

5. Gantung 4 - mengukur beratdi lengan keseimbangan.Sesuaikan posisi4 - mengukur berat, catat posisi di mana membuat level lengan keseimbangan, gelembung udara 2 - mengukur gelembung di posisi tengah, lengan keseimbangan menjaga jarak 1mm 6 - batang pendukung.Katakanlah posisi berada pada 10,3cm.

6. Pengukuran torsi

   (1) Bobot yang sesuai digantung pada skala yang lebih rendah.

   (2) Gerakkan beban perlahan sampai lengan keseimbangan berada dalam keadaan horizontal.

7. Torsi sampel yang diterapkan ke soket: Nilai skala X berat

   Misalnya: Torsi: 0.12mX2.5N = 0.3Nm
