| Standar: | AS / NZS 3112 Gambar 2.8 | Nama: | Penerapan Gaya Untuk Uji Bending Pin |
|---|---|---|---|
| Fungsi: | Untuk Tes Tekuk Pin Australia dan Selandia Baru | Jarak pindah dari titik aplikasi: | 7,5 ± 0,3 mm |
| Ukuran: | W * D * H = 350mm * 250mm * 140mm | Bobot: | sekitar 15kg |
| Titik penerapan gaya dari muka steker: | 14 ± 0,5 mm | Waktu pin harus diuji: | 20 siklus lengkap |
| Cahaya Tinggi: | Gambar 2.8 Plug Socket Tester,15 KG Plug Socket Tester,15 KG pin alat uji bending |
||

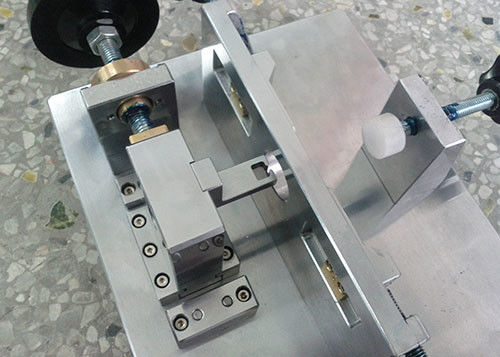

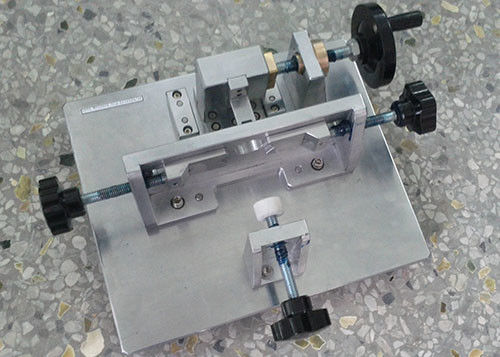

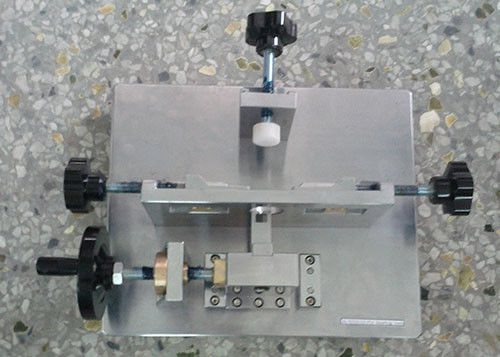

Gambar 2.8 Penerapan Gaya Untuk Uji Pin Bending AS / NZS 3112
| Gambar 2.1 | dimensi colokan |
| Gambar 2.2 | peralatan untuk uji pelenturan |
| Gambar 2.3 | bentuk pin |
| Gambar 2.4 | dimensi insulasi pada pin hidup berinsulasi |
| Gambar 2.5 | alat uji tekanan untuk insulasi pada pin steker berinsulasi pada suhu tinggi |
| Gambar 2.6 | alat uji impak untuk insulasi pada pin steker berinsulasi pada suhu rendah |
| Gambar 2.7 | alat uji abrasi untuk insulasi pada sumbat pin berinsulasi |
| Gambar 2.8 | penerapan gaya untuk uji tekuk pin pin |
| Gambar 2.9 | pemasangan steker untuk uji kenaikan suhu |
| Gambar 2.10 | unit penjepit pin untuk uji kenaikan suhu |
Aplikasi
Semua ujung datar dari tusuk kontak dengan pengenal sampai dan termasuk 15 A harus dikenai uji tekuk pin.
Tiga sampel tusuk kontak yang tidak dikenai pengujian sebelumnya harus diuji sebagai berikut:
Pin dari tusuk kontak yang dirakit harus diuji dengan menjepit tusuk kontak pada blok penahan yang kaku dan menerapkan gaya lentur, seperti yang ditunjukkan pada Gambar 2.8, ke pin yang diuji.
Pin harus lurus pada awal pengujian.Jika ada keraguan tentang kelurusan pin, itu harus diperiksa dengan pengukur sumbat yang sesuai yang ditunjukkan pada Lampiran A, B atau F.

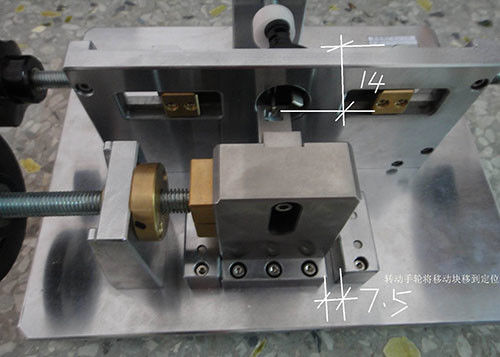

Titik penerapan gaya harus 14 ± 0,5 mm dari muka tusuk kontak.
Arah gaya harus sepanjang garis yang sejajar dengan muka tusuk kontak.
Pin aktif dan netral harus dipaksa ke arah pusat busi dan kemudian kembali ke titik awal.Pada sumbat sampel pertama, setiap pin pembumian harus dipaksa tetapi hanya dalam satu arah dan kemudian dipaksa kembali ke titik awal.Pada steker sampel detik, setiap pin pembumian harus dipaksa ke arah yang berlawanan dengan yang digunakan untuk menguji steker sampel pertama.Pada sumbat sampel ketiga, setiap pin pembumian harus dipaksa ke arah yang memberikan hasil yang paling tidak menguntungkan selama pengujian dua sampel tusuk kontak pertama.
Jarak yang dipindahkan dari titik aplikasi harus 7,5 ± 0,3 mm, dan kemudian pin harus dipaksa kembali ke titik awal.Setiap 'pegas kembali' diabaikan.
Perjalanan dari titik awal ke titik akhir (7,5 mm) dan kembali ke titik awal adalah satu siklus (yaitu satu siklus adalah dua gerakan terpisah).
Kecepatan defleksi harus maksimum 50 mm/s, tanpa penundaan yang disengaja antara gerakan berurutan dalam setiap siklus.
Interval antara siklus yang berurutan harus minimal 10 detik.
Durasi satu siklus harus maksimal 60 detik.
Pin harus diuji selama 20 siklus lengkap.
sesuai dengan
AS/NZS 3112:2011 +A2:2012 klausa 2.13.7.2 Gambar 2.8
spesifikasi
A. Titik penerapan gaya harus 14 ±0,5 mm dari muka tusuk kontak.
B. Jarak yang dipindahkan dari titik aplikasi harus 7,5 ±0,3 mm
C. Dimensi: W*D*H=350mm *250mm* 140mm
D. Berat: Sekitar 15 KG
